Механізм ниткопритягувача

На машині встановлено обертовий одинарний ниткопритягувач. Він складається в основному з п’яти деталей: пальця 1 (рис. 5.2).

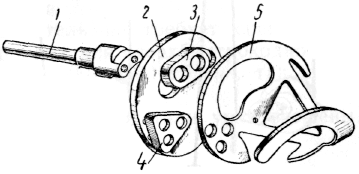

Рис. 5.2. Деталі обертового ниткопритягувача

Він закріплений у кривошипі голковода; диска 2, який своїм вирізом насаджується на фасонний виступ головки пальця; накладки 3, за допомогою якої диск 2 двома гвинтами кріпиться до пальця; проміжної розділяючої пластинки 4 і основної, своєрідної форми, робочої деталі – ниткопритягувача 5, яка прикручена через проміжну пластинку 4 до диска 2. Головний вал машини обертається проти годинникової стрілки (якщо дивитись з фронту машини).

Окремі найбільш характерні положення ниткопритягувача показані на рис. 5.3.

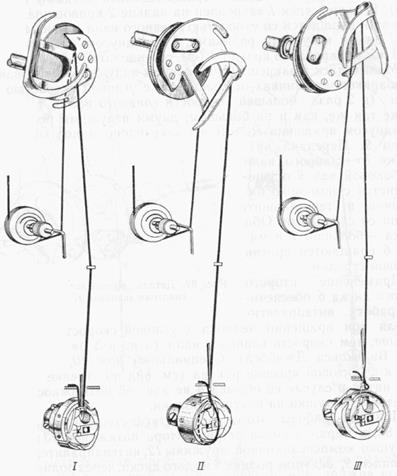

Рис. 5.3. Характерні положення обертового ниткопритягувача

В положенні І ниткопритягувач відпусає верхню нитку, необхідну для проведення її вушком голки через матеріал. Голка знаходиться у нижній мертвій точці.

Положення ІІ відповідає найбільшій величині подачі нитки, після чого петля знімається з човника. У положенні ІІІ ниткопритягувач виводить петлю верхньої нитки з човникового пристрою і затягує стібок.

Обертовий ниткопритягувач не вимагає спеціального мащення. У динамічному відношенні всі його деталі зрівноважені.
