Тема: Швейні машини потайного ланцюжкового стібка

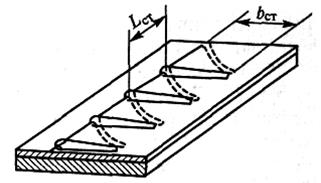

Загальні положення Однонитковий потайний стібок (рис. 8.1) застосовується для підшивання низу виробів, вистібування коміра, підборту та ін. Стібок видно з виворітної сторони виробу. З лицевої сторони виробу стібків не видно. Це досягається за допомогою використання дугоподібної голки, яка лише частково захоплює нижній шар матеріалу. Стібок (тип 103) характеризується довжиною L cт і шириною b ст. Рис. 8.1. Однонитковий потайний ланцюжковий стібок

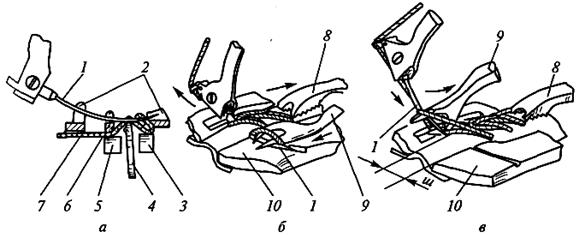

Процес утворення ланцюжкового потайного стібка. В процесі утворення задіяні дугоподібна голка 1 (рис. 8.2, а-в), петельник 9, видавлювач 4, дві лапки 3 і 5, розміщені під голковою пластиною 10, а також рейка 8, що знаходиться над голковою пластиною. Рис. 8.2. Схеми утворення однониткового потайного ланцюжкового стібка
Петельник 9 має два ріжки, які входять в голкову петлю при її захопленні (рис. 8.2, б), а при захопленні петлі голкою 1 (рис. 8.2, в) ріжки розміщаються знизу і зверху від вістря голки, розширяючи петлю. На ріжках петельника містяться виступи, які затримують голкову петлю, запобігаючи її сповзанню на лезо петельника. Видавлювач 4 являє собою диск з пазами для проходження голки. Видавлювач продавлює матеріал 7 в прорізі голкової пластини 2. Він повинен вигнути матеріал при знаходженні голки поза матеріалом і не перекривати траєкторію руху голки 1 при знаходженні її в матеріалі. Ширину прорізі у голковій пластині 2, а отже, і ширину стібка b ст, можна змінити, зміщуючи обмежувач 6. Для утворення стібка матеріал 7 підкладається під голкову пластину 2 і притискається до неї двома лапками 3 і 5. Голка 1, рухаючись зліва направо, проколює матеріал 7 і проводить свою нитку через нього. Досягнувши крайнього правого положення, голка 1 відхиляється на Петельник входить в голкову петлю і затримує її виступами на своєму лезі. Переміщаючись ліворуч, петельник виносить голкову петлю для захоплення голкою 1 (рис. 8.2, в). У цей період голка 1 виходить з матеріалу і рейка 8 переміщає матеріал на довжину стібка L cт. Видавлювач 4 вигинає матеріал у прорізі голкової пластини 10. Голка 1 входить в петлю і затримує її своїм лезом, продовжуючи рухатись зліва направо. Петельник виходить з петлі, переміщаючись назад. Далі процес повторюється. Машини однониткового потайного стібка не мають спеціальних пристроїв подачі нитки, і її затягування в стібку виконується голкою і петельником в процесі утворення стібка. При проведенні нитки голкою через матеріал і розширенні голкової петлі петельником відбувається затягування нитки в стібку. Загальні відомості про типи машин. Найбільш поширена у вітчизняній швейній промисловості є швейна машина класу 85, яка призначена для підшивання тканин з тонких матеріалів строчкою однониткового потайного переплетення. У швейній промисловості застосовуються також машини фірм “Панонія” і “Штробель” подібного призначення. Технічні характеристики цих машин наведено в табл. 8.1. Таблиця 8.1 Параметри швейних машин різних класів однониткового потайного ланцюжкового стібка
Примітка: Для машин класу Cs-790 застосовують голки 0873-75, 0873-90 і 0873-100, для всіх інших – 0875-65 і 0873-75. Основні механізми машин: механізм голки, петельника, видавлювала і переміщення тканини.
|
