Фильтры Золотарева
Табл. 17.1 представляет собой нормированные элементы фильтра Золотарева четвертого порядка. В этой таблице s, As, As – нормированная граничная частота полосы задерживания, минимальное ослабление в полосе задерживания, максимальное ослабление в полосе пропускания соответственно.
Таблица 17.1. Параметры элементов фильтров Золотарева четвертого порядка
s
| As, дБ
| С 1
| С 2
| L 2
|
| С 3
| L 4
| при As = 0, 028 дБ
| 3, 98
3, 39
2, 96
2, 63
|
| 0, 7020
0, 6871
0, 6697
0, 6497
| 0, 04232
0, 05952
0, 08025
0, 1049
| 1, 241
1, 215
1, 186
1, 152
| 4, 364244
3, 718173
3, 241901
2, 876673
| 1, 282
1, 272
1, 261
1, 248
| 0, 7429
0, 7440
0, 7451
0, 7465
| при As = 0, 044 дБ
| 3, 76
3, 23
2, 84
2, 45
|
| 0, 7575
0, 7422
0, 7245
0, 6968
| 0, 044585
0, 06339
0, 08436
0, 1183
| 1, 282
1, 256
1, 226
1, 287
| 4, 124781
3, 544141
3, 109875
2, 677264
| 1, 326
1, 316
1, 305
1, 287
| 0, 8018
0, 8027
0, 8037
0, 8052
| при As = 0, 099 дБ
| 3, 39
2, 96
2, 53
2, 22
|
| 0, 8775
0, 8612
0, 8357
0, 8057
| 0, 05363
0, 07202
0, 1017
0, 1382
| 1, 349
1, 321
1, 278
1, 229
| 3, 718173
3, 241901
2, 773213
2, 427221
| 1, 400
0, 390
1, 373
1, 354
| 0, 9292
0, 9297
0, 9304
0, 9311
| при As = 0, 177 дБ
| 3, 09
2, 73
2, 37
2, 09
|
| 0, 9807
0, 9630
0, 9356
0, 9040
| 0, 063309
0, 08273
0, 1141
0, 1522
| 1, 382
1, 353
1, 308
1, 257
| 3, 386078
2, 988543
2, 588050
2, 286311
| 1, 443
1, 432
1, 414
1, 394
| 1, 041
1, 041
1, 041
1, 041
| s
| As, дБ
| L 1
| L 2
| С 2
|
| L 3
| С 4
| В теории фильтров принято иметь дело не с обычной угловой частотой , а с нормированной частотой , где – нормирующая частота. Обычно в качестве нормирующей частоты выбирают граничную частоту полосы пропускания , так что
Комплексная проводимость нормированной емкости , откуда ненормированное значение емкости = 1, 41× 10–3/106 =nbsp; 1, 41× 10–9 Ф = 1, 41 нФ.
Подобным образом комплексное сопротивление нормированной индуктивности или = 1, 41× 103/106 = 1, 41× 10–3 Гн = 1, 41 мГн.
Процедура синтеза ФНЧ может выглядеть следующим образом: 1. По формуле (17.17 а) определяем порядок фильтра m. Если число m четное, то в числитель данной формулы добавляем слагаемое в соответствии с выражением (17.40) и уточняем порядок фильтра. 2. Из каталога фильтров выбираем таблицы, соответствующие данному порядку. 3. Из данных таблиц выбираем строку, для которой с минимально возможным отклонением выполняются неравенства

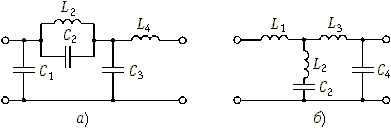

Нормированные элементы данной строки и будут нормированными элементами фильтра, схема которого приведена на рисунке к данной таблице. При этом, обозначения элементов вверху таблицы относятся к схеме а, а внизу – к схеме б. Истинные значения элементов получаются путем денормирования.
|
