Порядок виконання роботи. 1. Знайомлячись з будовою силового трансформатора, необхідно звернути увагу на конструкцію магнітопроводу та на розташування обмоток






1. Знайомлячись з будовою силового трансформатора, необхідно звернути увагу на конструкцію магнітопроводу та на розташування обмоток. Після цього, використовуючи провідники і перемички, скласти електричну схему і ручку автотрансформатора перевести в крайнє ліве положення, а перемикач SA - в крайнє праве. Паспортні дані трансформатора занести до звіту. Після перевірки електричної схеми викладачем можна приступати до проведення досліджень.

2. Для проведення досліду холостого ходу необхідно зняти перемички П1 і П2, включити вимикач SB. Поворотом ручки автотрансформатора встановити номінальну напругу на первинній обмотці трансформатора. Покази вольтметрів PV1, PV2, амперметра РА1 і ватметра PW занести в табл.1.





Рис. 13.7.



За даними вимірювань вирахувати коефіцієнт трансформації (формула 13.22) і коефіцієнт магнітного запізнення (формула 13.18), опори і , а також струм і потужність холостого ходу в долях від номінальних значень.

Таблиця 1

Виміряти Вирахувати
U1н , В U20, В І0, А Р10, Вт k a r0 x0 І10 / І р10 = Р10 / Р




3. Дослід короткого замикання провести у такій послідовності:

- ручку автотрансформатора перевести у нульове положення;

- поставити перемичку П1;

- плавно підвищувати напругу на первинній обмотці трансформатора доти, доки струм в первинній обмотці не досягне номінального значення;

- покази всіх приладів занести в табл.2.

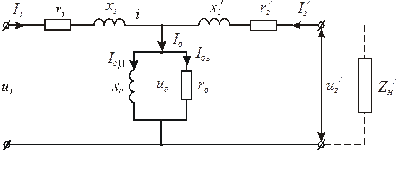

Використовуючи формули /13.15/, /13.16/, /13.27/, /13.28/ і /13.31/ обчислити параметри обмоток , , і , а також оптимальний коефіцієнт навантаження.



Таблиця 2

Виміряти Вирахувати
Uк, В І, А І, А Рк, Вт r1, Ом x1, Ом r2, Ом х2, Ом kн.опт Uк/U1н, %




4. Для дослідження роботи трансформатора під навантаженням необхідно зняти перемичку П1 і поставити перемичку П2. Встановити режим холостого ходу. Покази приладів занести в табл.3. Після, змінюючи за допомогою перемикача SA опір навантаження, виміряти напруги, струм і потужність для умов, вказаних в табл.3. При проведенні дослідів необхідно підтримувати напругу на первинній обмотці рівною номінальній, змінюючи коефіцієнт трансформації автотрансформатора.

Таблиця 3

№ п/п Умови вимірювання Виміряти Вирахувати
U1н, В Р1, Вт І1, А U2, B I2, A P2, Вт h cosj1
  I2 = 0
  I2 = 0, 25 І
  І2 = 0, 5 І
  І2 = 0, 75 І
  І2 = І
  І2 = 1, 25 І



За даними вимірювань визначити потужність вторинної обмотки Р2, ККД і . За даними вимірювань і обчислень побудувати на одному графіку залежності , і .

Для визначених значень хк і rк за формулою /13.32/ обчислити , побудувати залежність , порівняти її з експериментальною і оцінити похибку розрахунків.

5. Побудову векторної діаграми проводять для заданого викладачем значення опору навантаження Zн = rн + хн і за викладеною вище методикою, знаючи, що струм , де . Слід знати, що кут зсуву фаз між векторами і .

6. Щоби зробити висновок про вплив на струми трансформатора, потрібно на підставі побудованої векторної діаграми провести аналіз зміни модулів векторів струмів при зміні величини кута .





13.6. Контрольні запитання



1. Яке призначення силових трансформаторів?

2. Що може бути механічним аналогом трансформатора?

3. Яку потужність трансформатора приймають за номінальну?

4. Яку напругу вторинної обмотки приймають за номінальну?

5. На підставі якого досліду визначають коефіцієнт трансформації трансформатора?

6. Для чого будують векторну діаграму трансформатора?

7. Чи залежить амплітуда основного магнітного потоку від навантаження трансформатора?

8. Як визначають напругу короткого замикання трансформатора?

9. Які втрати потужності мають місце в тансформаторі?

10. Від чого залежить коефіцієнт оптимального навантаження?
