Засоби вимірювань та їх основні параметри

Загальний порядок роботи з засобами вимірювань такий: символ необхідного приладу курсором переноситься з панелі контольно – вимірювальних приладів на робочій стіл і підключається до схеми, що досліджується. Для приведення приладу до робочого стану необхідно двічі натиснути ліву кнопку міші на його символі.

Функціональний генератор (Function Generetor)

Функціональний генератор являє собою джерело змінної напруги, що виробляє сигнали сінусоїдальної, трикутної та прямокутної форми.

Зовнішній вид лицьової панелі генератора після подвійного натиснення лівої кнопки миші на його символі, наведений на рис.2.2.

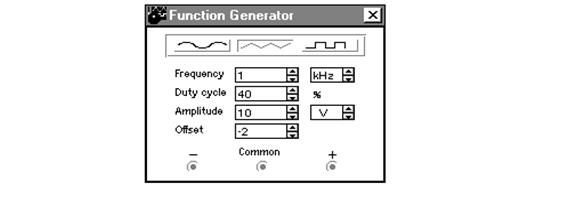

Рисунок 2.2 –Ліцьова панель функціонального генератора

Керування генератором здіснюеться такими органами:

вибір форми сигналу: синусоїдальна,

трикутна або прямокутна. Для вибору форми вихідного сигналу необхідно натиснути лівою кнопкою миши на відповідному зображенні. Зміна числових значень вихідних параметрів генератора, а також одиниць вимірювань, здійснюється методом ”зміщення миші” у відповідному вікні.

- установлення частоти віхідного

сигналу. Цей параметр змінюється від 1 до 999 в діапазоні від Гц до МГц.

- установлення коефіцієнта заповнення (тільки для трикутних та прямокутних імпульсів). Цей параметр може змінюватися від 1% до 99%. Для прямокутних коливань зміна цього параметра змінює тривалість імпульса. Для трикутних коливань зміна цього параметра призводить до переміщення піка напруги у часі. Якщо значення цього параметра дорівнює 50%, то час наростання напруги дорівнює часу його спаду.

- установлення амплітуди вихідного сигналу.Цей параметр змінюється від нульового рівня (рівня постійної складової) до пікового значення. Діапазон числових значень амплітуд складає від 0 до 999 мкВ, мВ, В, кВ.

- установлення зміщення (постійної складової). Параметр Offset змінює постійну складову в сигналі - рівнь, відносно якого виникають коливання напруги.

Цей параметр може змінюватися від 0% до 100%. Якщо значення цього параметра дорівнює 50 %, то негативні і позитивні напівхвилі напруги знаходяться на однаковій відстані відносно початкового рівня (умовної вісі).

- вихідні клеми.

При заземленні клеми Common (загальна) на клемах " +" і " -" формуються протифазні сигнали. Якщо навантаження підключене між клемами " +" і " -" генератора, то значення вихідної напруги буде дорівнювати подвоєній амплітуді сигналу.

Осцилограф(Osciloscope)

Осцилограф являє собою прибор для візуального спостереження електричних сигналів. Він відображає зміни амплітуди і частоти сигналів, що досліджуються.

Зовнішній вигляд лицьової панелі осцилографа показано на рис 2.3.

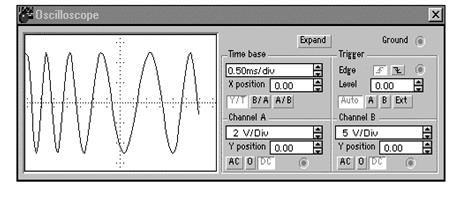

Рисунок 2.3 – Лицьова панель осцилографа

Цей прилад має два вхідних канали(Chаnnel) - А і В, що дозволяє відображати два сигнали в різних точках схеми. Контакти для підключення знаходяться в правому нижньому кутку.

Пам'ятайте, що для того щоб осцилограф показував правильні результати він повинен обов'язково заземлятися. Відповідний контакт (Ground)знаходиться у правому верхньому кутку на керуючій панелі.

Час розгортки (Time base)

Цей параметр задається, щоб встановити часовий масштаб по осі абсцис - кількість секунд на поділку(s/div), та отримати зручні осцилограми сигналів з різною частотою. Значення цього параметра може змінюватися від 0.1 нс до 1 с на поділку (від 1ns/div до 1s/div). Таким чином, якщо ви хочете переглянути один цикл сигналу з частотою 1 кГц, то повинні вибрати час розгортки 0.1 мс/под. Для сигналів з частотою 10 кГц, цей параметр рівний 0.01 мс/под.

Зміщення відліку по горизонталі (X position)

Цей режим дозволяє пересунути точку відліку по осі абсцис. Потрібно пам'ятати, що вертикальний відлік не змінюється при зсуві точки відліку по горизонталі. Якщо значення цього параметра дорівнює 0, початок відліку знаходиться в лівому кутку экрана.

Режим розгортки вибирається кнопками

В режимі Y/T на осцилографі спостерігаються процеси, що являють собою функцією часу. Кнопки В/А та А/В дозволяють установлювати режими при яких один вхідний сигнал становлюється функцією другого.

Режими синхронізації (Trigger)

При досліджені динамічних процесів ви можете запускати розгортку осцилографа в певні моменти: - під час фронту або зрізу сигналу. Спосіб тактувания (фронтом або зрізом) можна вибрати, використовуючи режим Edge (фронт). Тактовий сигнал може бути як внутрішнім, так і зовнішнім. При внутрішньому запуску використовується режим Auto (від канала А або В), А – від канала А, В – від канала В. У разі використання зовнішнього тактового сигналу він повинен подаватися на контакт " Trigger" на лицьовій панелі при натиснені кнопки Ext (зовнішний).

Примітка: якщо на екрані осцилографа ви не бачите ніяких сигналів, а вони повинні там бути, перевірте режим " Trigger" - можливо, ви не підключили зовнішню тактуючу ланку, а режим синхронізації використовуєте. Інша причина може полягати в тому, що зміна синхросигнала відбувається в момент, коли немає сигналу на вході.
