Зажим соответственно задний и передний; 6 — винт; 7 — подверстачье
Вопрос 2 Назвать основной контрольно – измерительный инструмент и рассказать о его назначении. Ответ 2 Процесс нанесения на древесину контурных линий будущей заготовки называется разметкой. Разметка — одна из важнейших и трудоемких операций, от выполнения которой во многом зависит не только качество изделий, но и затраты материала и рабочего времени. Разметка перед распиливанием называется предварительной или разметкой черновых заготовок. Разметку и контроль размеров древесины и древесных материалов выполняют различными инструментами: · рулетка — для измерения и разметки пило- и лесоматериалов; · метр — для разметки черновых заготовок; · линейка — для измерения деталей и заготовок, проведения прямых линий; · угольник — для измерения и разметки прямоугольных деталей; · ярунок — для разметки и контроля углов 45 и 135° и при разметке соединений на «ус»; · малка — для вычерчивания и проверки различных углов (заданный угол устанавливается по транспортиру); · рейсмус и скоба — для нанесения параллельных линий при обработке кромок или пластей заготовок; · циркуль — для вычерчивания дуг, окружностей и откладывания размеров; · кронциркуль - для определения диаметра круглых деталей; · нутромер — для измерения диаметра отверстий; · штангенциркуль - для измерения наружного и внутреннего диаметров и глубины отверстий;

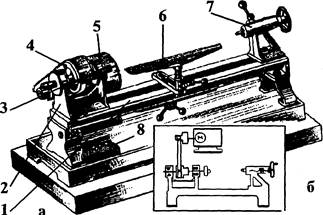

Билет №17 Вопрос 1 Устройство токарного станка по дереву. Ответ 1 Токарные станки предназначены для изготовления (точения) деревянных изделий, имеющих в поперечном сечении форму круга. Токарный станок для обработки древесины ТД-120: а — общий вид: 1 — направляющая станины; 2 — передняя бабка, 3 — шпиндель, 4 — ременная передача, 5 — электродвигатель, 6 — подручник, 7 — задняя бабка, 8 — кнопки «пуск» и «стоп»;
|
