Сопротивление сдвигу связных грунтов

Глины, суглинки и супеси обладают связностью, интенсивность которой зависит от влажности грунта и степени его уплотненности. Приложенная к образцу водонасыщенного пылевато-глинистого грунта вертикальная нагрузка в первый момент времени передается на поровую воду. Лишь по мере выдавливания ее из пор это давление будет воздействовать на скелет грунта. В связи с этим образец испытывают на сдвиг после консолидации грунта, когда все возникающее нормальное напряжение уже передано на скелет грунта.

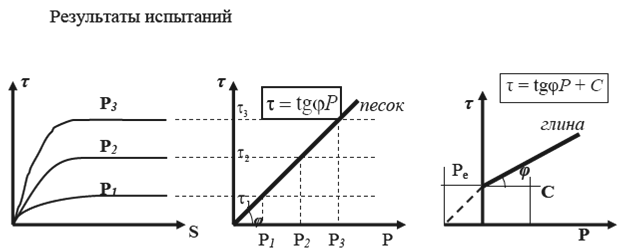

Для сохранения природной структуры пылевато-глинистого грунта фильтрующий поршень и днище обычно делают плоскими — без зубцов, показанных на рис. 5, а. Если в таком приборе провести несколько испытаний на сдвиг одного и того же грунта, подвергая образцы воздействию различных напряжений σ, то получим в общем случае криволинейную зависимость предельного сопротивления грунта сдвигу τ _u от σ (рис. 5, б). Криволинейность зависимости наиболее ощутима при малых значениях σ. При напряжениях в диапазоне 0, 05...0, 5 МПа практически имеем прямую, описываемую уравнением:

(**)

где с и φ — параметры прямой.

Закон сопротивления пылевато-глинистых грунтов сдвигу формулируется так: предельное сопротивление связных грунтов сдвигу при завершенной их консолидации есть функция первой степени нормального напряжения.

Следует обратить внимание на то, что уравнение (**) получено для образцов грунта, находящихся в различном состоянии по плотности, так как перед сдвигом они подвергались уплотнению разным по величине давлением. Очевидно, что каждый образец при этом будет обладать своим значением сцепления, т. е. сцепление образцов одного и того же грунта, уплотненных неодинаковым давлением, различно. По этой причине угол наклона прямой АВ на рис. 5, в, строго говоря, не является углом внутреннего трения. Однако в механике грунтов параметр с принято называть удельным сцеплением, а φ – углом внутреннего трения.

Для определения истинных значений сцепления и угла внутреннего трения необходимо испытывать образцы, находящиеся в одном и том же состоянии по плотности. С этой целью образцы грунта иногда испытывают на сдвиг сразу же после приложения нагрузки, не дожидаясь их консолидации. Однако такое испытание не позволяет учитывать упрочнение грунтов в связи с их уплотнением в основании под действием приложенной нагрузки.

Если прямую АВ продлить влево до пересечения с осью абсцисс, то она отсечет на ней отрезок р_е (рис. 5, в). Величину р_е часто называют давлением связности. Используя это давление, параметр сцепления (связности) грунта можно представить в виде

откуда

здесь φ – угол внутреннего трения грунта;

p_е – давление связности;
