Предварительный выбор типа подвижного состава и обоснование использования типа подвижного состава
|
|
Эффективность использования автотранспортных средств во многом зависит от соответствия грузоподъемности и грузовместимости подвижного состава, его эксплуатационных качеств, конкретным условиям эксплуатации.
ОАО «Грузовое АТП № 6»по адресу Ул. 1-я Железнодорожная, 1/6 имеет 17 различных марок подвижного состава
Характеристика подвижного состава представлена в таблице 2.
Для перевозки песка необходимо использовать автомобили самосвалы, в данном случае будут использоваться КамАЗ 6520 с грузоподъемностью 20 тонн, КАМАЗ-55111-02 с грузоподъемностью 13 тонн и МАЗ-555132-325 с грузоподъемностью 10 тонн. Технические характеристики представлены в таблице 3.
Таблица 3
Технические характеристики автомобилей
| № | Подвижной состава | Тип кузова | Грузо-подъемность, т | Габаритные размеры кузова, мм x мм x мм | Полная масса, т | Вид топлива | Расход, л/100 км |
| RENAULT Cangoo Express | фургон | 650/800 | 4035х1672х1835 | 1, 6 | бензин АИ 95 | 9, 5 | |
| ГАЗ-3302 | бортовой | 1, 09 | 5510х2095х2120 | 3, 5 | бензин | ||
| PEUGEOT Boxer | фургон | 1, 5 | 5998х2050х2524 | 3, 5 | дизель | 10, 9 | |
| ГАЗ модель 2790 (на базе ГАЗ-3302) | бортовой | 1, 09 | 5510х2095х2120 | 3, 5 | бензин | ||
| ЗИЛ-Купава 472900 | фургон | 2, 5 | 4800х2100х1900 | 7, 0 | |||
| УРАЛ-4320 | бортовой | 5, 0 | 8628х2500х3005 | 11, 5 | дизель | ||
| КамАЗ-43253 | бортовой | 7, 5 | 5400х2550/2600х2400 | 14, 7 | дизель | ||
| КАМАЗ-53215 | бортовой | 11, 0 | 5200х2300х450/600 | 19, 6 | дизель | ||
| МАЗ-630105 | |||||||
| ГАЗ-САЗ-3507 | самосвал | 4, 25 | 6470х2460х2870 | 8, 0 | бензин | 19, 6 | |
| МАЗ-555132-325 | самосвал | 10, 0 | 6000х2550х3850 | 18, 0 | дизель | 26, 6 | |
| КАМАЗ-55111-02 | самосвал | 13, 0 | 2765х6700х2500 | 22, 3 | дизель | ||
| КамАЗ 6520 | самосвал | 20, 0 | 5700х2500х800 | 27, 5 | дизель | 39, 7 | |
| КрАЗ-65034 | самосвал | 18, 0 | 8284х2948х2995 | 31, 2 | дизель | 35, 0 | |
| ЗИЛ-442160 | Седельный тягач | 6, 4 | 5355х2490х2660 | 10, 7 | бензин | 39, 0 | |
| MAN-E2000 | 8200х2240х3500 | ||||||
| МАЗ-6422 | Седельный тягач | 26, 5 |

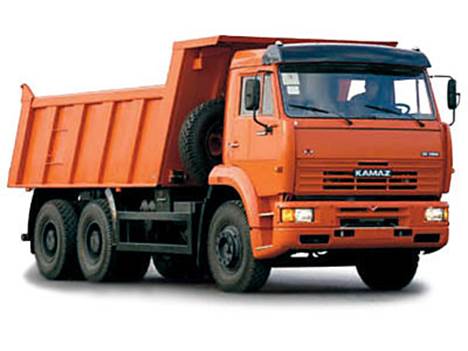

Рис. 3 - Самосвал КамАЗ-6520
Таблица 4
Технические характеристики самосвала КАМАЗ 6520
| Параметры масс | |
| Снаряженная масса, кг | 9 200 |
| Полная масса, кг | 27 500 (33 100*) |
| Полная масса автопоезда, кг | 47 500 (53 100*) |
| Полная масса прицепа, кг | 20 000 |
| Допустимая масса надстройки с грузом, кг | 18 150 (23 750*) |
| Распределение нагрузки автомобиля снаряженной массы | |
| Нагрузка на передний мост, кг | 4 300 |
| Нагрузка на заднюю тележку, кг | 4 900 |
| Распределение нагрузки автомобиля полной массы | |
| Нагрузка на передний мост, кг | 7 500 |
| Нагрузка на заднюю тележку, кг | 20 000 (25 600*) |
| Двигатель | |
| Модель, тип | 740.63-400 (Евро-3), дизельный с турбонаддувом, с промежуточным охлаждением наддувочного воздуха |
| Мощность, л.с. | |
| Расположение и число цилиндров | V-образное, 8 |
| Рабочий объем, л | 11, 76 |
| Система питания | |
| Вместимость топливного бака, л | |
| Коробка передач | |
| Модель, тип | ZF 16S 151, механическая, шестнадцатиступенчатая |
| Управление | Механическое, дистанционное |
| Главная передача | |
| Передаточное отношение | 5, 11 |
| Электрооборудование | |
| Напряжение, В | |
| Аккумуляторы, В/Ачас | 2 х 12 / 190 |
| Генератор, В/Вт | 28 / 2000 |
| Сцепление | |
| Тип | Диафрагменное, однодисковое |
| Привод | Гидравлический с пневмоусилителем |
| Тормоза | |
| Привод | Пневматический |
| Диаметр барабана, мм | |
| Ширина тормозных накладок, мм | |
| Суммарная площадь тормозных накладок, кв.см | 7 200 |
| Колеса и шины | |
| Тип колес | Дисковые |
| Тип шин | Пневматические, камерные |
| Размер обода | 8, 5-20 (216-508) |
| Размер шин | 12, 00 R20 (320 R508) |
| Кабина | |
| Тип | Расположенная над двигателем, с высокой крышей |
| Исполнение | Без спального места |
| Характеристики автомобиля полной массой 27 500 кг | |
| Максимальная скорость, не менее, км/ч | |
| Угол преодол. подъема, не менее, % | |
| Внешний габаритный радиус поворота, м | 9, 3 |
| * Допускается конструкцией при движении по дорогам с осевой нагрузкой 130 кН (13 тс) |

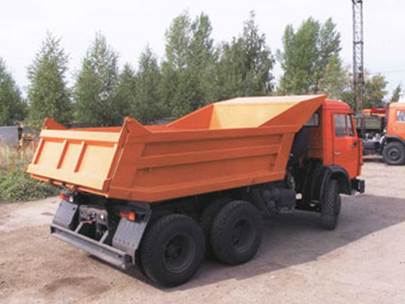

Рис. 4 - Самосвал КамАЗ-55111-02
Таблица 5
Технические характеристики самосвала КАМАЗ-55111-02
| Колёсная формула | 6x4 |
| Полная масса автомобиля, кг | |
| Распределение полной массы на переднюю ось, кг | |
| Распределение полной массы на заднюю ось, кг | |
| Масса снаряженного автомобиля, кг | |
| Модель двигателя | 740, 30-260(евро-2) |
| Тип двигателя | дизель, турбо с ОНВ |
| Число и расположение цилиндров | 8, V-образное |
| Рабочий объём, см. куб. | |
| Мощность двигателя, кВт (л.с.) | 191(260) |
| Максимальный крутящий момент, Нм(кгсм) | 1079(110) |
| Тип коробки передач | механическая, дистанционая. |
| Число передач КП | |
| Тип колес | дисковые |
| Размер колес | 7, 0-20(178-508) |
| Шины | 10, 00R20(280R508) |
| Топливный бак, л | |
| Максимальная скорость, км/ч | |
| Грузоподъёмность | |
| Объем платформы, м3 |
Рис. 5 - Самосвал МАЗ-555132-325
Таблица 6
Технические характеристики самосвала МАЗ-555132-325
| Технически допустимая общая масса автопоезда, кг | |
| Технически допустимая общая масса автомобиля, кг | |
| Распределение технически допустимой общей массы | |
| - на переднюю ось, кг | |
| - на задний мост, кг | |
| Полная масса автомобиля в снаряженном состоянии, кг | |
| Технически допустимая грузоподъемность, кг | |
| Объем платформы, м3 | 5, 5 (7.7*) |
| Двигатель | Deutz BF 6M1013FС code 180 (Евро-3) |
| Мощность двигателя, кВт / л.с. | 180 / 245 |
| Коробка передач | ZF 9S75 |
| Число передач КП | |
| Подвеска | рессорная |
| Передаточное число ведущего моста | 7.14 |
| Максимальная скорость, км/ч | 91 (85)** |
| Топливный бак, л | |
| Размер шин | 12, 00R20 |
| Тип кабины | малая |
| Тип платформы: Платформа с 3-хсторонней разгрузкой |
