Сборные ж/б перемычки в камен стенах. Обл-ть прим-я.

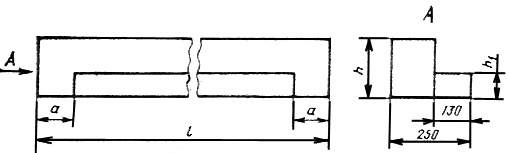

Оконные и дверные проемы в каменных стенах перекрывают, как правило, сборными ж/б перемычками, воспринимающими верт нагрузку от вышележащей кладки, а в несущих стенах – и от перекрытий. Перемычки обычно комбинируются из нескольких элементов – в самонесущих стенах только из брусковых, со смещением фасадного бруска на один ряд вниз для образования четверти, в несущих из брусковых и одной-двух балочных, воспринимающих нагрузку от перекрытия. Ж/б перемычки м. не выявляться на фасаде при применении лицевого профильного кирпича. Перемычки, подразделяют на следующие типы: ПБ - брусковые, шириной до 250 мм, длиной до 5950мм; ПП - плитные, шириной > 250 мм (до 510мм), длиной до 2720мм; ПГ - балочные, шириной > 250мм, длиной до 5960мм, с чертвертью для опирания или примыкания плит перекрытий; ПФ - фасадные, выходящие на фасад здания и предназначенные для перекрытия проемов с четвертями при толщине выступающей части кладки в проеме 250 мм и более. Перемычки типов ПБ и ПП допускается изготовлять с технологическим уклоном боковых и торцевых граней. В этом случае размеры нижней грани перемычки м.б. меньше соответствующих размеров верхней грани: длина - до 20 мм, ширина - до 8 мм. Марки бетона по морозостойкости перемычек назначают в зависимости от значений расчетных зимних температур наружного воздуха в районе строительства. Из перемычек типов ПБ и ПП, предусмотренных в двух вариантах армирования (с напрягаемой и ненапрягаемой продольной арматурой), следует применять преимущественно предварительно напряженные. Перемычки изготовляют со строповочными отверстиями диаметром 30 мм, предусмотренными для подъема и монтажа перемычек с применением специальных захватных устройств, или с монтажными петлями. В случаях, предусмотренных проектной документацией здания с расчетной сейсмичностью 7 баллов и более, перемычки могут иметь выпуски арматуры и закладные изделия. Опирание перемычек на стену принимается в зависимости от серии, по которой она выполнена. Минимальное опирание перемычек в ненесущих стенах – 120мм, в несущих стенах – 250мм.
Перемычка типа ПБ Перемычка типа ПП
1 -технологический уклон

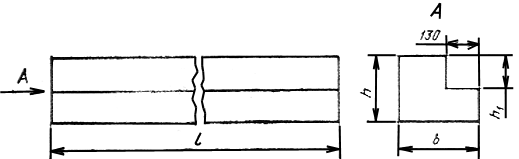

Перемычка типа ПГ
В навесных стенах также исп-ся двухрядная разрезка - возможность < погонаж швов и упростить изгот-е панелей. Вертикальная разрезка применяется в навесных стенах как ср-во арх. выразительности. Конструктивно оправданной она м.б. в несущих и самонесущих стенах малоэтажных зд-й.
|
