Уплотнения.

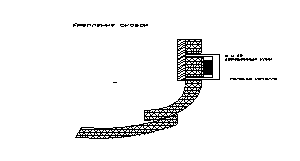

Продольное узел А
Торцевое уплотнение
б) Укрытие с двойными стенками Как показали иследованния, лучшим в аэродинамическом смысле является укрытие с двойными стенками. В настоящие время это наиболее удачная конструкция аспирационного укрытия места загрузки конвейера. Укрытие данного типа состоит из двух камер. Внутренняя камера – куда падает материал из желоба и паток эжекционнго в/х. Внешняя камера – откуда удаляется в/х местным отсосом.
1- Желоб. 6- внешняя камера 2- внутренняя камера. 7- наружные боковые стенки 3- аспирационная воронка 8- внутренние боковые стенки. 4- Продольные уплотнения 9 -задняя стенка наружная 5- Бортовые уплотнения 10- задняя стенка внутренняя 12- Жесткая перегородка 11-лента конвейера
Внутренние стенки препятствуют движению струи эжекционной струи в/х к наружным стенкам. В результате этого вокруг внутренней камеры (зоны избыточного давления)при работе местного отсоса создается устойчивая зона разрежения препятствующая выбиванию запыленного в/х в помещение. В следствии того что, внутренние стенки создают дополнительное местное сопротивление разрежение во внешней камере распределяется более равномерно. Благодаря этой особенности оптимальный объем аспирации, снижается величина в/х поступающего через неплотности, За счет увеличения местного сопротивления уменьшается необходимое разрежение и соответственно количество в/х поступающего через желоб
|
