Зміст роботи. 1. Вивчити дану інструкцію.






1. Вивчити дану інструкцію.

2. Ознайомитися із схемою.

3. Зняти частотні характеристики для шляху струму “рука-рука” з використанням електродів із площами поверхні дотику 0, 2, 0; 8, 2, 0 см2.

4. Обчислити параметри моделі тіла людини з використанням ЕОМ.

5. Побудувати графіки Z=f(F).

6. Проаналізувати вплив площі поверхні дотику до електродів F на електричні параметри тіла і параметри його моделі. Зробити висновки за результатами роботи.

Рис. 1. Модель тіла людини як об'єкта захисту в електричній мережі.

Опору Ri і ємності Сi відповідають властивості електропровідності і поляризації окремих елементів тіла, через які проходить електричний струм відповідно.

Опору Rn і ємності Сn відповідають властивості тих елементів тіла, що відтворюють так називаний залишковий опір при необмежено великій напрузі дотику.

Внутрішнє джерело Duh відображає реакцію тіла людини на збудження, що з'явилося.

Відповідно до біологічного закону Дюбуа-Реймона, дія на живу тканину обумовлено не стільки значенням подразника (у даному випадку електричного струму), скільки його зміною в часі.

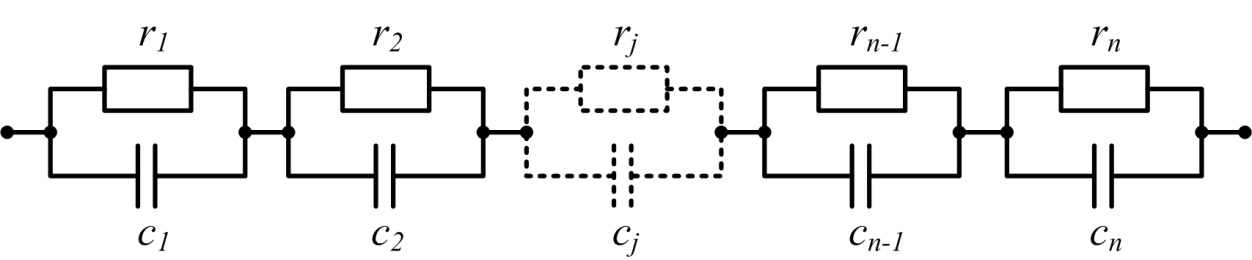

Запропонована модель тіла людини як елемента електричного кола являє собою ланцюгову n-ланкову схему, кожна j-та ланка якої складається з паралельно з'єднаних резистора rj і конденсатора cj (рис. 2), що дозволяє врахувати явища електропровідності і поляризації в окремих ділянках тіла.

Рис. 2. Схема заміщення (модель) тіла людини.

Параметри лінійної моделі визначаються за частотною характеристикою тіла людини шляхом порівняння отриманого експериментального значення модуля повного опору тіла людини на частоті і модуля комплексного опору схеми заміщення , тобто

, (4)

де – кругова частота.

Частотні характеристики знімаються на напрузі до 5 В, коли ще не виявляється природна нелінійність вольтамперних характеристик тіла людини, отримані моделі адекватно відтворюють параметри тіла людини в діапазоні малих напруг; у випадку дії великих напруг це відтворення буде наближеним.
