Расчет балки настила

Содержание

Исходные данные.............................................................................................................. 3

1. Сбор нагрузок.................................................................................................................... 4
2. Расчет балки настила Б - 1................................................................................................ 5

2.1. Расчетная схема....................................................................................................... 4

2.2.Сбор нагрузок........................................................................................................... 5

2.3.Статический расчет.................................................................................................. 5

2.4.Выбор материала...................................................................................................... 5

2.5.Подбор сечения......................................................................................................... 5

2.6.Геометрические характеристики сечения.............................................................. 6

2.7.Проверка принятого сечения.................................................................................. 6

3. Расчет главной балки Б - 2............................................................................................... 7

3.1. Расчетная схема....................................................................................................... 7

3.2. Сбор нагрузок.......................................................................................................... 7

3.3. Статистический расчет........................................................................................ 7-8

3.4. Выбор материала..................................................................................................... 8

3.5. Подбор основного сечения............................................................................... 8-10

3.6.Назначение размеров измененного сечения.................................................. 10-11

3.7. Определение места изменения сечения.............................................................. 11

3.6. Проверка принятых сечений.......................................................................... 12-13

3.7. Проверка местной устойчивости................................................................... 13-15

3.8. Расчет поясных швов....................................................................................... 15-16

3.9. Расчет опорных ребер...................................................................................... 16-18

3.10. Расчет монтажного стыка на высокопрочных болтах.............................. 18-20

4. Расчет колонны К – 1...................................................................................................... 20

4.1. Расчетная схема, определение нагрузки, статический расчет..................... 20-21

4.2. Подбор сечения и проверка устойчивости колонны................................... 21-23

5. Расчет соединительных планок..................................................................................... 23

5.1. Определение размеров планок............................................................................ 23

5.2. Расстояние между плагками........................................................................... 23-24

5.3. Определение усилий в планках........................................................................... 24

5.4. Проверка прочности планок и их прикрепления......................................... 24-25

6. Расчет базы....................................................................................................................... 25

6.1. Конструкция базы................................................................................................. 25

6.2. Определение толщины плиты........................................................................ 25-27

6.3. Расчет сварных швов прикрепления траверсы к плите.................................... 27

7. Расчет оголовка.......................................................................................................... 27-28

Список литературы......................................................................................................... 29

Исходные данные

Шаг колонн в продольном направлении: l₁=10 м; l₂=13 м

Шаг колонн в поперечном направлении: L₁=10 м; L₂=10 м

Отметка верха настила: d_н=6, 5 м

Минимальная отметка низа балок: d_min=4, 5 м

Временная равномерно распределенная нагрузка: q_пол=1, 7 тС/м²

Материал конструкций:

- настила – сталь – 8 мм;

- фундаментов – бетон класса В15

Климатический район строительства: I₅

Коэффициент надежности по назначению: γ _n= 0, 95

Тип сечения колонны: сквозная

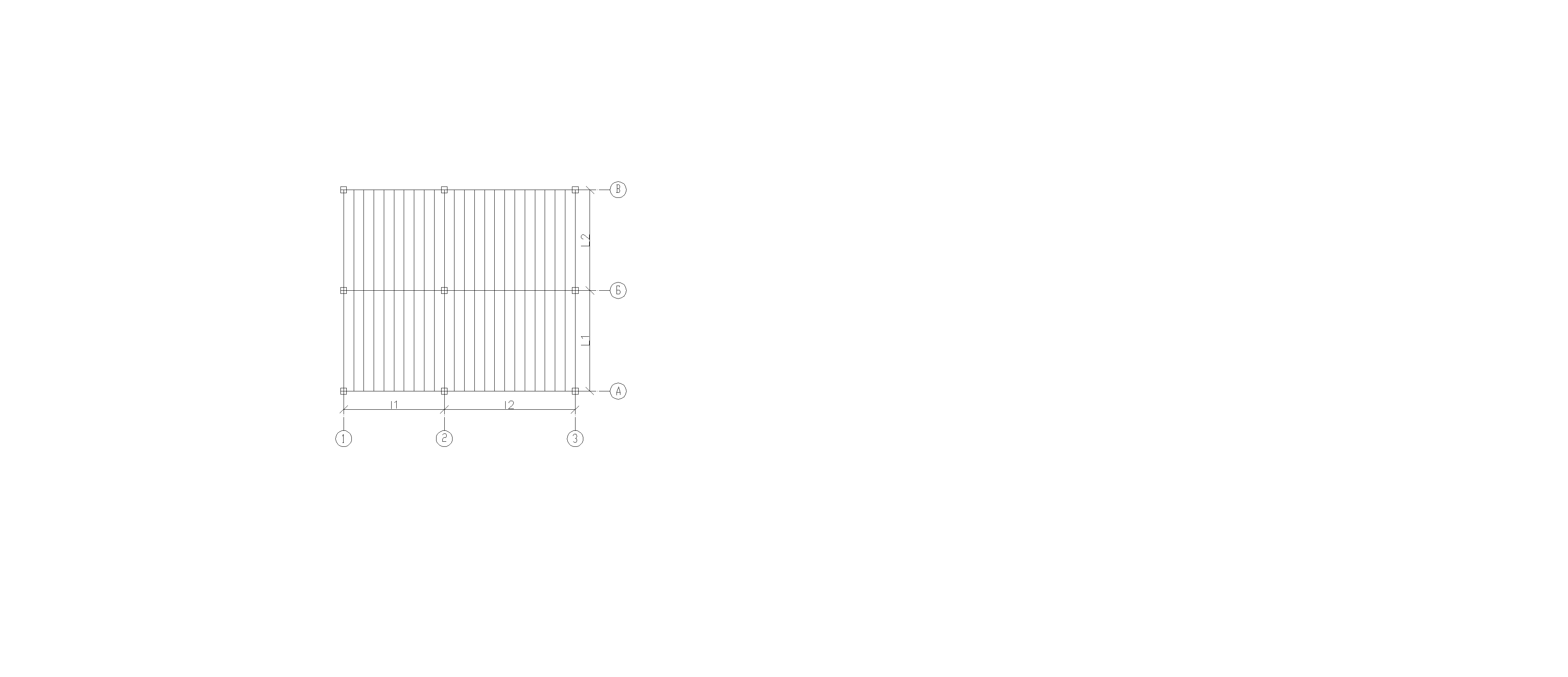

Рис.1.Компонововочная схема балочной клетки: нормальный тип

Сбор нагрузок Таблица 1

Расчет балки настила

2.1 Расчетная схема

Рис.2. Расчетная схема балки настила Б-1

2.2. Сбор нагрузок

Нагрузка на один погонный метр:

а) нормативная:

где - погонная нагрузка от собственного веса балки (принята ориентировочно);

б) расчётная:

где γ _f – коэффициент надежности по нагрузке по СНиП 2.01.07-85

2.3. Статический расчет

Максимальный расчетный изгибающий момент (в середине пролета):

Максимальный нормативный изгибающий момент:

Максимальная расчетная поперечная сила (на опоре):

2.4. Выбор материала

По таблице В.1 приложения В [1] для балок перекрытий, работающих при статических нагрузках, при отсутствии сварных соединений (группа 3) в условиях климатического района I₅ выбираем сталь С245 (ТУ 14-1-3023-80).

Ориентировочно принимаем, что толщина полки прокатной балки (двутавра)

= 11 ÷ 20 мм

Лист т

№ докум.

Подп.

Дата а

Лист

СВГУ.ПИ.ПГС-21.129882.КП

По таблице В.5 приложения В [1] для стали С245 при = 11 - 20 мм расчётное сопротивление по пределу текучести R_y=2450 кг/см²

2.5. Подбор сечения

Требуемый момент сопротивления.

Наиболее рационально применять тонкостенные высокие «нормальные» двутавры с параллельными гранями полок по ГОСТ 26020-83 с буквой Б в обозначении (балочные). Критерием для выбора служит минимальная площадь поперечного сечения при выполнении условия

Принимаем 45Б2 (нормальный) с параллельными гранями поток по ГОСТ 26020-83 с моментом сопротивления

2.6. Геометрические характеристики сечения

; ; ; ; ; ; вес 1 м = 67, 5 кг.

Высота стенки:

Площадь полки:

Площадь стенки:

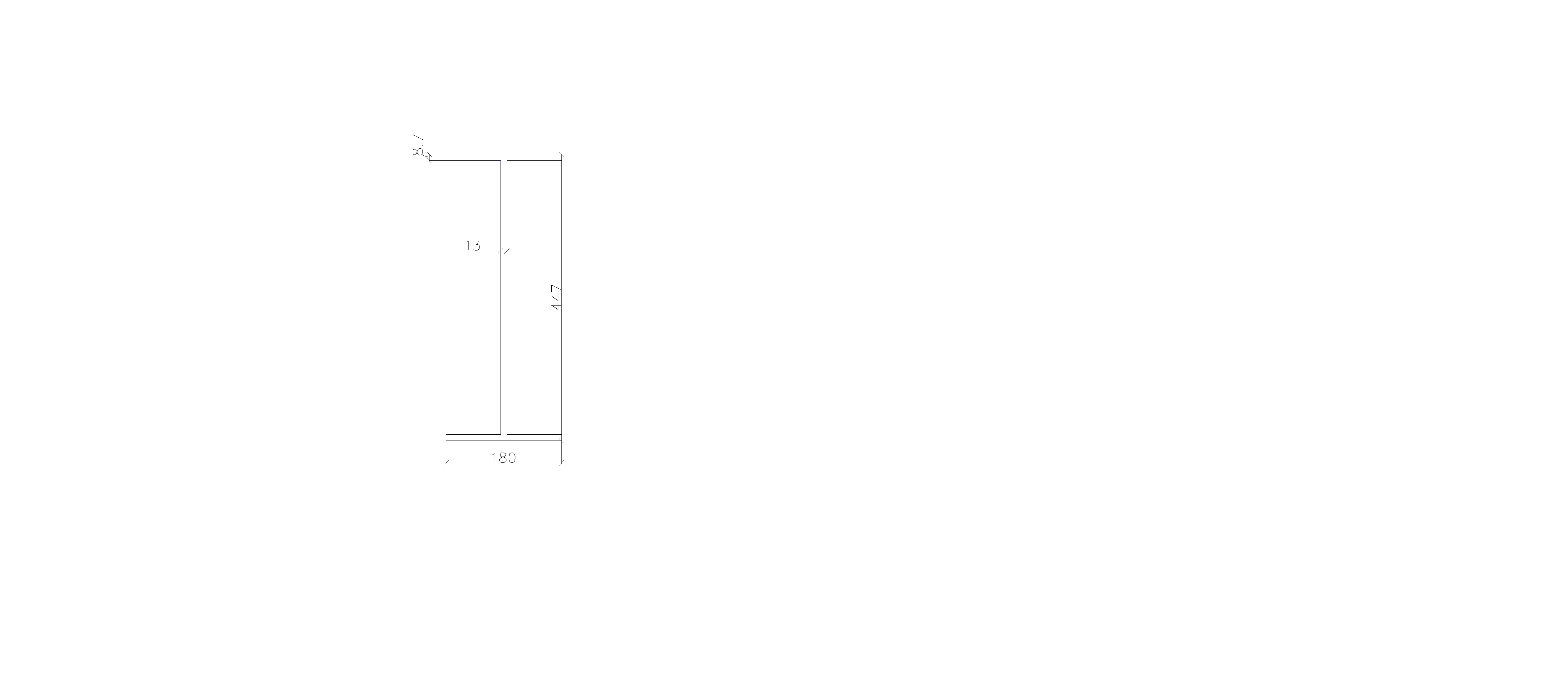

Рис.3. Поперечное сечение балки настила

2.7. Проверка принятого сечения

а) По прочности (1 группа предельных состояний) – по п. 5.18 СНиП II-23-81*

В пролете: условное нормальное напряжение

На опоре: при этажном сопряжении
