Расчет главной балки

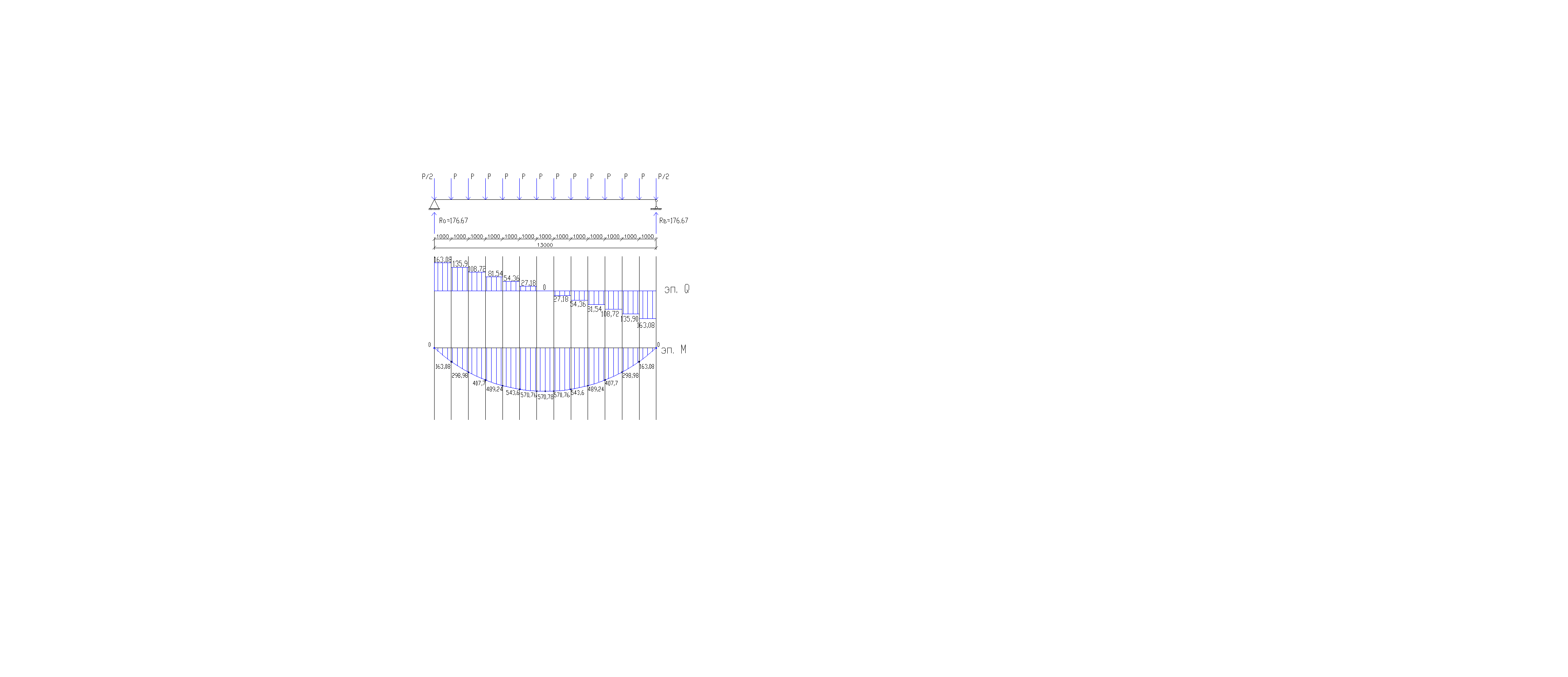

3.1 Расчетная схема

3.2 Сбор нагрузок:

где коэффициент 1, 02 учитывает собственный вес главной балки.

3.3Статический расчет:

3.4 Выбор материала

По таблице В.5 приложения В [1] для сварных балок перекрытий, работающих при статических нагрузках (группа 2), в условиях климатического района I₅ выбираем сталь С245.

Ориентировочно принимаем, что толщина полки

По таблице В.5 приложения В [1] расчетное сопротивление материала пояса по пределу текучести

3.5 Подбор основного сечения

а) Требуемый момент сопротивления сечения

б) задаемся гибкостью стенки

Тогда условная гибкость:

в) Оптимальная высота балки (при которой площадь сечения будет минимальной) из условия обеспечения прочности при упругой работе стали:

Для балки переменного сечения

Минимальная высота балки (при которой балка отвечает требованиям жесткости при полном использовании прочностных свойств материала):

, поэтому компонуем сечение по условию прочности.

Принимаю высоту балки и кратной модулю 0, 5м (5 см):

Принятая высота балки должна удовлетворять заданной строительной высоте перекрытия

При этажном сопряжении:
