Местная устойчивость стенки в 3-ем отсеке обеспечена.






Устойчивость в других отсеках выполняется аналогично, и в учебных целях целях не выполняется.

Изм.
Лист т
№ докум.
Подп.
Дата а
Лист

СВГУ.ПИ.ПГС-21.129882.КП


3.10 Расчет поясных швов



Катет шва: ; по таблице 38 [1]

при 23 мм < tf = 25 мм < 32 мм.

Принимаем максимальное возможное значение kf = 7мм.

По таблице 39 [1] для автоматической сварки в «лодочку» при диаметре и катете шва коэффициенты, учитывающие поперечную форму сечения шва:

Коэффициенты условий работы шва:

Принимаем материалы для сварки по таблице Г.1 [1] для района I5, 2-ой группы конструкций и стали С245 флюс АН-348-А по ГОСТ90087-81* и #G0сварочную проволоку (по ГОСТ 2246-70*) - Св-08 А

По таблице Г.2 [1] расчетное сопротивление углового шва срезу по металлу шва:

,

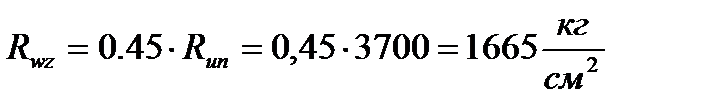

Расчетное сопротивление по металлу границы сплавления:

#G0

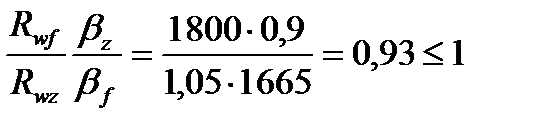

В соответствии с п.14.1.16 [1] проверим условие:

- условие выполняется, следовательно, материалы для сварки подобраны правильно

Проверим прочность по металлу шва:

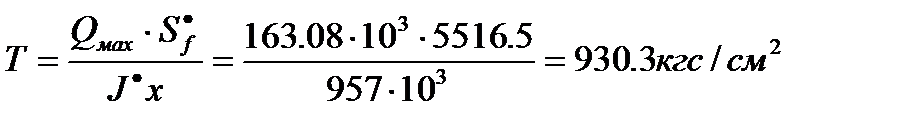

Где сдвигающее усилие на единицу длины:
