ЗАДАЧИ 1. Устройство для дефибрилляции создаёт в районе сердца шок, разряжая конденсатор, заряженный до напряжения 5000 В. Сопротивление тела между электродами равно 500 Ом. Какова будет сила тока в начале разрядки конденсатора? Через 6 мс напряжение на конденсаторе упадет до 250 В. Какова ёмкость устройства? 2. Используя условие предыдущей задачи, определите сколько энергии высвобождается при этом разряде. 3. В интегрирующей цепи ёмкость конденсатора С=0, 1 мкФ, а сопротивление R=5000 Ом. Рассчитайте постоянную интегрирования. 4. Прямоугольный импульс частотой 10000 Гц имеет длительность 10-5с. Определите скважность и коэффициент заполнения. 5. Определите постоянную дифференцирования, если ёмкость конденсатора С=0, 5мкФ, а сопротивление R= 1000 Ом. Лабораторная работа №12 Определение параметров импульсных сигналов, используемых для электростимуляции. Цель работы: Используя осциллограф С8-19, источник питания постоянного тока Б5-45, дифференцирующие и интегрирующие цепи. получить практические навыки определения параметров импульсного сигнала. Оборудование: осциллограф С8-19, источник питания постоянного тока Б5-45, дифференцирующие и интегрирующие цепи.
Ход работы:
Подготовка установки к работе. Включите в сеть осциллограф иисточник питания постоянного тока. Установите на источнике питания выходное напряжение 9, 5В и ток 50mA. Чувствительность осциллографа установите 2 В/дел, а время развертки – 10 mc. Напряжение от источника питания используется для работы мультивибратора. Внешний вид установки приведен на рис.1.

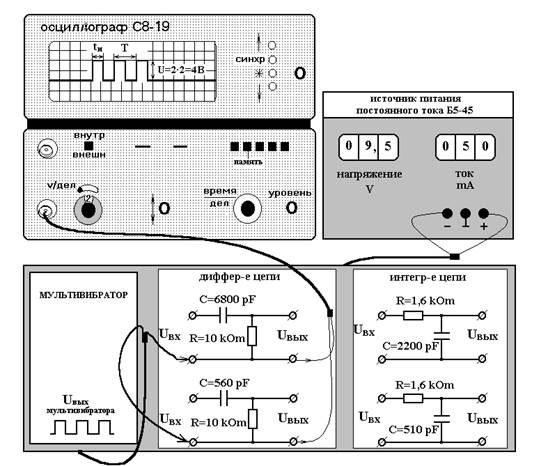

Рис.1. Установка для определения параметров импульсного сигнала
|
