Мультивибратор. Блокинг-генератор.






Аппараты электростимуляции - генераторы кратковременных импульсов. Импульсные генераторы это радиотехнические устройства, создающие электрические импульсы (напряжения или тока). Медицинские аппараты - генераторы непрерывных и импульсных низкочастотных электромагнитных колебаний - объединяют две большие группы устройств, которые трудно четко различить, - стимуляторы и аппараты физиотерапии.



Импульсные генераторы классифицируются по способу их возбуждения. Генератор с самовозбуждением (автоколебательный генератор импульсов) содержит элементы положительной обратной связи, приводящие к тому, что в схеме такого генератора возникают колебания без воздействия извне. Частота следования импульсов в таком генераторе зависит от параметров элементов времязадающих цепей схемы.

Вторым типом генераторов импульсов являются ждущие генераторы. Они создают только один импульс в ответ на запускающий (входной) импульс. Если входной импульс не поступает, режим ожидания может продолжаться сколь угодно долго.

Мультивибраторы используются для генерации импульсов прямоугольной формы с частотой повторения от доли герца до 1-2 мГц. Схема мультивибратора (рис.) представляет собой соединение двух усилителей постоянного тока. Выход одного усилителя (выполненного на лампе или транзисторе) через конденсатор С2 соединён со входом усилителя, выполненного на транзисторе (лампе) Т2 и, наоборот, выход второго усилителя через конденсатор С1 соединён со входом первого. При включении питающего напряжения через триоды Л1 и Л2 протекают токи Ia1 и Ia2 и конденсаторы С1 и С2 заряжаются до напряжений Ua1 и Ua2 на анодах ламп. Так как все детали мультивибратора, а также характеристики ламп (транзисторов) в обоих его плечах несимметричны, то произойдет увеличение тока в одном из триодов (транзисторов). Это приводит к нарушению равновесия мультивибратора, и он переходит в режим колебаний. Длительность генерируемых импульсов и частота повторения их зависит от соотношения величин t1 = С1Rc1 и t2 = С2Rc (t1=C12 и t221)

Мультивибратор, выполненный по схеме, приведенной на рисунке, потребляет энергию от источника питания во время как генерации импульса, так и паузы.

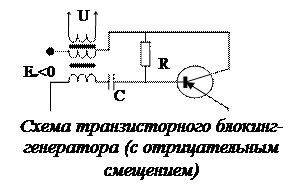

Принципиальная схема блокинг-генератора приведена на рисунке (лампового и транзисторного). Основными элементами схемы являются импульсный трансформатор и триод (транзистор). Форма генерируемого импульса близка к прямоугольной. Длительность генерируемого импульса зависит от параметров транзистора и от величины емкости “С”. Частота следования импульсов определяется величинами конденсатора “С” и резистора “R”. Схема генератора отличается высокой экономичностью. Энергия от источника питания потребляется практически только в момент выработки импульса.










Дифференцирующая и интегрирующая цепи:
