Проектування рульового приводу
Необхідно вибрати та обгрунтувати розташування та конструкцію рульової трапеції, накреслити її схему та визначити основні розміри: M, m та n (рис. 28). Для визначення відстані М задаються довжиною поворотної цапфи lц. При тороїдних шинах можна прийняти lц»Вш (Вш - ширина профілю шини). Довжина поперечної тяги:

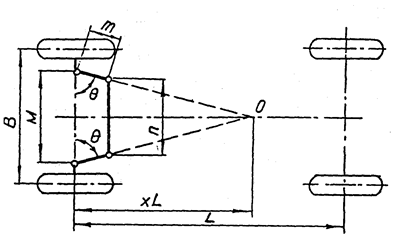

де m/n = 0, 12...0, 16. Рисунок 28 - Схема рульової трапеції Кут q знаходять з виразу: ctgq=M/2xL, де х» 0, 7 при задньому та х»1, 0 при передньому розташуванні трапеції. Потім перевіряють, наскільки точно виконується при визначених розмірах трапеції залежність між кутами повороту керованих коліс ctgaзовн - ctgaвн = M / L, (4.10) де aзовн, aвн - кути відповідно зовнішнього та внутрішнього коліс; L - база автомобіля. Для цього в масштабі не менше ніж 1: 10 креслять схему рульової трапеції (рис. 29). Графічне повертаючи внутрішнє колесо у межах можливого кута повороту, через кожні 5° визначають кут повороту зовнішнього колеса. Результати вимірювань заносять у табл. 25.
Рисунок 29 - До визначення залежності між кутами повороту керованих коліс
Таблиця 25. Кути повороту керованих коліс
У цю ж таблицю заносять значення aзовн, обчислені з виразу (4.10). За результатами вимірювань і розрахунків будують залежності між кутами повороту керованих коліс (рис. 30). Рисунок 30 - Залежності між кутами повороту керованих коліс
Розміри рульової трапеції вважають задовільними, якщо при кутах повороту внутрішнього колеса до 20° графічна та теоретична залежності збігаються, а потім їх розходження не перевищує 2...3°. У проекті необхідно описати регулювання сходження керованих коліс, конструкцію шарнірних з’єднання та способи їх мащення.
|
