Устройство электрических стартеров
1. Цель работы: Изучение устройства и принципа работы автомобильного электростартера.
2. Краткие сведения Электростартер предназначен для осуществления пуска автомобильного двигателя. Электростартер конструктивно объединяет в себе электродвигатель постоянного тока с последовательным или смешанным возбуждением, электромагнитное тяговое реле и механизм привода. Применение смешанного возбуждения позволяет снизить частоту вращения якоря поверхностей и облегчить работу механизма привода. Наибольшее распространение на автомобилях получили электростартеры с принудительным электромеханическим включением и выключением шестерни, имеющие роликовые муфты свободного хода и управляемые дистанционно с помощью тягового электромагнитного реле, установленного на корпусе или на крышке со стороны привода. Основными узлами и деталями электростартера являются корпус 1 (рис. 2.1) с полюсами 2 и катушками 4 обмотки возбуждения; якорь 3 с коллектором 36, механизм привода с муфтой свободного хода 12, электромагнитное тяговое реле 25, крышка 17 со стороны привода (передняя крышка), крышка 33 со стороны коллектора (задняя крышка) и щеточный узел с щеткодержателями 32. Корпусы электростартеров изготавливают из трубы или стальной полосы с последующей сваркой стыка. К корпусу винтами крепятся полюсы 2, на которых располагаются катушки 4 обмотки возбуждения. Практически все стартерные электродвигатели выполняются четырехполюсными. В стартерных электродвигателях смешанного возбуждения катушки последовательной и параллельной обмоток возбуждения устанавливаются на отдельных полюсах. Рис. 2.1. Стартер с принудительным электромеханическим перемещением шестерни привода с роликовой муфтой свободного хода. 1 – корпус; 2 — полюсный сердечник; 3 — якорь; 4 — обмотки возбуждения; 5 — фланец; 6 — запорное кольцо; 7— упорный фланец; 8 — поводковое кольцо; 9— поводковая муфта; 10 — буферная пружина; 11 — шлицевая втулка; 12 — муфта свободного хода; 13 — шестерня; 14 — упорное кольцо; 15 – замочное кольцо; 16— регулировочные шайбы; 17 и 33 — крышки; 18— рычаг; 19— резиновая заглушка; 20— палец поводка; 21 — поводок; 22 — возвратная пружина; 23 — якорек; 24 — шпилька крепления реле; 25— тяговое реле; 26 — обмотка; 27 — контактная пластина; 28— крышка реле; 29 — штекерный вывод обмотки реле; 30 — зажимы; 31 — защитная лента; 32— щеткодержатель; 34 — тормозной диск; 35 — конус; 36 — коллектор; 37 — шпилька; 38 — изоляционная трубка.
Катушки последовательной обмотки возбуждения имеют небольшое число витков неизолированного медного провода прямоугольного сечения марки ПММ. Между витками катушки прокладывают электроизоляционный картон толщиной 0, 2...0, 3 мм. Катушки параллельной обмотки наматываются изолированным круглым проводом ПЭВ-2. Снаружи катушки изолируют хлобчатобумажной лентой, пропитываемой лаком. Ток к обмотке возбуждения проводится через главные контакты тягового реле по многожильному проводу или медной шине, проходящим через изоляционные втулки в корпусе или задней крышке. Сердечник якоря представляет собой пакет стальных пластин. Применение шихтованного сердечника уменьшает потери на вихревые токи. Пакет якоря напрессован на вал. Полузакрытые или закрытые пазы якорей имеют прямоугольную или грушевидную форму. Прямоугольная форма обеспечивает лучшее заполнение паза прямоугольным проводом. Грушевидные пазы удобны для размещения двухвитковых секций. Обмотка якоря укладывается в пазы сердечника. Применяются простые волновые и простые петлевые обмотки с одно- и двухвитковыми секциями. Двухвитковые секции характерны для электродвигателей небольшой мощности. Одновитковые секции выполняются из неизолированного прямоугольного провода марки ПММ. Обмотки с двухвитковыми секциями наматываются круглым изолированным проводом. Одновитковые секции закладываются в пазы с торца пакета якоря. Проводники в пазах изолируются друг от друга и от пакета пластин электроизоляционным картоном. По схеме волновой обмотки число пазов якоря четырехполюсного электродвигателя должно быть нечетным и у отечественных электростартеров находится в пределах 23...33. На лобовые части обмотки якоря накладывают бандажи из нескольких витков стальной проволоки, намотанных на прокладку из электроизоляционного картона и скрепленных металлическими скобамии, хлобчатобумажного или капронового шнура. Концы секций обмотки якоря припаиваются в прорезях петушков к пластинам коллектора. В электростартерах применяются сборные цилиндрические коллекторы на металлической втулке, цилиндрические и торцевые коллекторы на пластмассе. Цилиндрические коллекторы набирают в виде пакета медных пластин, изолированных прокладками из миканита, слюдината или слюдопласта. Пластины в сборном коллекторе закрепляются металлическими нажимными кольцами и изоляционными конусами по опорным поверхностям пластин, выполненным по форме, напоминающей «ласточкин хвост». Металлическая втулка, напрессовываемая на вал, изолируется от медных пластин миканитовой цилиндрической втулкой. Вследствие податливости изоляционных миканитовых конусов первоначальная форма сборного цилиндрического коллектора в процессе эксплуатации может изменяться, что приводят к усилению искрения под щетками, повышенному износу пластин коллектора и щеток. Коллекторы на пластмассе допускают применения коллекторных пластин с разнообразной формой опорной части. Пластмассовый корпус плотно охватывает сопряженные поверхности пакета коллекторных пластин и независимо от конфигурации и точности изготовления опорных частей пластин обеспечивает высокую монолитность конструкции и упрощает технологический процесс изготовления коллектора. Замена цилиндрических коллекторов торцевыми снижает расход коллекторной меди и повышает срок службы щеточно-коллекторного узла. Якорь вращается в двух или трех опорных с бронзографитовыми или металлокерамическими подшипниками скольжения. Задние крышки электростартеров с цилиндрическими коллекторами отливаются из цинкового, алюминиевого сплава или штампуются из стали. К крышке 33 крепятся четыре коробчатых щеткодержателя 32 радиального типа с щетками и спиральными пружинами. Щеткодержатели изолированных щеток отделены от крышки прокладками из текстолита или другого изоляционного материала. В стартерах с торцевыми коллекторами щетки размещаются в пластмассовой или металлической траверзе и прижимаются к рабочей поверхности коллектора цилиндрическими пружинами. В 12-вольтовых стартерах используются меднографитные щетки марок МГСО и МГС20 с добавкой олова и свинца, которые улучшают коммутацию, уменьшают износ коллектора и падение напряжения под щетками. Щетки МГC5 и МГС51 устанавливаются в двадцатичетырехвольтовых стартерах. Плотности тока в стартерных щетках на рабочих режимах достигают 50...120 А/см2. Щетки имеют канатики и присоединяются к щеткодержателям с помощью винтов. Обычно щетки устанавливаются на геометрической нейтрали. На некоторых стартерах против направления вращения. Волновая обмотка якоря имеет две параллельных ветви и позволяет ограничиться установкой двух щеток, однако на стартерах с целью уменьшения плотности тока устанавливается полное число щеток, равное числу полюсов. Алюминиевые или чугунные передние крышки 17 имеет установочные фланцы с двумя или большим числом отверстий под болты или шпильки крепления стартера к картеру маховика или сцепления и посадочные пояски. Фланцевое крепление обеспечивает необходимую точность взаимного расположения шестерни стартера относительно венца маховика при снятии и повторной установке стартера. Передняя и задняя крышки крепятся к корпусу стяжными болтами. Дистанционно управляемое тяговое реле 25 обеспечивает ввод шестерни 13 в зацепление с венцом маховика и подключает стартерный электродвигатель к аккумуляторной батарее. Реле имеет одну или две обмотки (вытягивающую и удерживающую), намотанные на латунную втулку, в которой свободно перемещается стальной якорь с контактной пластиной 27. Два неподвижных контакта в виде контактных болтов 30 установлены в пластмассовой или металлической крышке реле. Втягивающая обмотка 26, подключенная параллельно контактом реле, при включении реле действует согласно с удерживающей обмоткой и создает достаточную притягивающую силу, когда зазор между якорем и сердечником максимален. При замыкании главных контактов втягивающая обмотка замыкается накоротко и выключается из работы. В двухобмоточном реле удерживающая обмотка, рассчитанная в основном на удержание якоря реле в притянутом состоянии, намотана проводом меньшего сечения, чем втягивающая обмотка. Механизм привода стартера расположен на шлицевой части вала. Муфта свободного хода 12 привода обеспечивает передачу вращающего момента от вала якоря маховику в период пуска и препятствует вращению якоря маховиком после пуска двигателя. Электростартеры с принудительным перемещением шестерни имеют роликовые, фрикционные и храповые муфты свободного хода. Наибольшее распространение получили роликовые муфты (рис. 2.2), бесшумные в работе и технологичные по конструкции, способные при небольших размерах передавать значительные вращающие моменты. Рис. 2.2. Приводной механизм стартера с плунжерной муфтой свободного хода. 1 – ролик; 2 – плунжер; 3 – пружина прижимная; 4 – упоры пружины; 5 – обойма наружная ведущая; 6 – кольцо замковое; 7- чашка; 8 – вспомогательная пружина; 9 – втулка отвода; 11 – пружина буферная; 12 – втулка; 13 – кольцо центрирующее; 14 – обойма ведомая; 15 – пластина металлическая; 16 – кожух муфты; 17 – шестерня привода; 18 – вкладыш.
Рабочие поверхности ведущей звездочки 5 представляют собой логарифмическую спираль, спираль Архимеда или окружность со смещенным центром, что позволяет получить постоянный угол заклинивания в 4...6°. При включении муфты в работу ведущая обойма 5 поворачивается относительно еще неподвижной ведомой 14, ролики 1 под действием прижимных пружин 3 и сил трения перемещаются в узкую часть клиновидного пространства и муфта заклинивается. После пуска двигателя частота вращения шестерни 17 привода и связанной с ней ведомой обоймы превышает частоту вращения ведущей обоймы, ролики переходят в широкую часть клиновидного пространства между обоймами, поэтому передача вращения от венца маховика к якорю исключается. Воздействие центробежных сил на ролики и плунжеры 2 требует применения прижимных пружин с большими установочными усилиями. При неустойчивом пуске возникают значительные ускорения. Действующие на ролики и плунжеры центробежные силы могут превысить усилия прижимных пружин и привести к динамической пробуксовке муфты. При резких динамических ударах роликов по плунжерам деформируются юбка и дно плунжера 2, упоры 4 в плунжерном отверстии обоймы и пружины. Результатом является неравномерное заклинивание роликов, перегрузка отдельных элементов, снижение надежности работы. Шестерню 17 привода и обоймы муфт свободного хода для повышения механической прочности и износоустойчивости изготавливают из высоколегированной стали. Чтобы предотвратить смещение пружин 3 и обеспечить стабильность прижимного усилия, используют специальные упоры 4. Центрирующее кольцо 13 уменьшает радиальное биение обоймы, ограничивает перекос муфты при заклинивании роликов и улучшает работу привода в режиме обгона. Электромагнитное тяговое реле воздействует на механизм привода с помощью рычага включения через разрезную поводковую муфту, состоящую из двух половин. Со стороны втулки отвода 9 расположена вспомогательная пружина 8, упирающаяся в чашку 7. Такое устройство позволяет разомкнуть главные контакты тягового реле путем сжатия вспомогательной пружины при перемещении втулки отвода возвратной пружиной в тех случаях, когда шестерню привода заедает в зубчатом венце маховика после отключения стартера. Схема дистанционного управления стартером приведена на рис. 2.3. При переводе включателя зажигания S1 в положение стартования, контакты KV1: 1 дополнительного реле KV1 подключают втягивающую КА2: 1 и удерживающую КV2 обмотки тягового реле к аккумуляторной батарее GB. Под действием намагничивающей силы двух обмоток якорь тягового реле перемещается и с помощью рычага включения вводит шестерню стартера в зацепление с венцом маховика. В конце хода якоря реле замыкаются основные контакты КА2: 1 тягового реле и GB оказывается соединенной со стартерным электродвигателем М. Контакты КА2: 1 замыкаются раньше, чем шестерни полностью войдет в зацепление с венцом маховика. Дальнейшее перемещение шестерни до упорного кольца на валу происходит за счет осевого усилия в винтовых шлицах вала якоря и направляющей муфты втулки свободного хода.

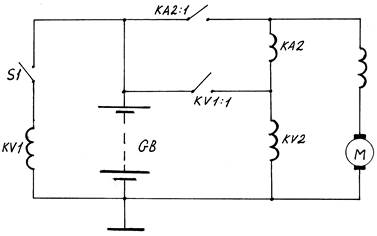

Рис. 2.3. Электрическая схема дистанционного управления стартером. S1 – выключатель зажигания; KV1 – обмотка дополнительного реле; KV1: 1 – контакты дополнительного реле; КА2 – втягивающая обмотка тягового реле стартера; KV2 – удерживающая обмотка тягового реле стартера; КА2: 1 – контакты тягового реле стартера; GB – аккумуляторная батарея; М – якорь стартера.
Если при запуске шестерня стартера упирается в венец маховика, якорь реле все равно продолжает двигаться, сжимая буферную пружину, и замыкает контакты КА2: 1. Якорь стартера вместе с приводом начинают вращаться, и как только зуб шестерни устанавливается напротив впадины зубчатого венца маховика, шестерня под действием буферной пружины и осевого усилия в шлицах входит в зацепление с маховиком. Шестерня остается в зацеплении до тех пор, пока водитель не отключить питание дополнительного реле стартера. После размыкания контактов КV1: 1 дополнительного реле втягивающая КА2 и удерживающая KV2 обмотки тягового реле оказываются включенными последовательно, получая питание через контакты КА2: 1. Число витков обеих обмоток одинаково и по ним проходит один и тот же ток. Так как направление тока во втягивающей обмотке в этом случае изменяется, обмотки действуют встречи и создает два равных, но противоположно направленных магнитных потока. Сердечник электромагнита размагничивается и возвратная пружина, перемещая якорь реле в исходное положение, размыкает главные контакты и выводит шестерню из зацепления с венцом маховика.
3. Учебные пособия, приспособления и инструменты 3.1. Стартеры в сборе, разрезанные образцы, щиты с деталями и плакаты. 3.2. Приспособления и инструменты, необходимые для разборки и сборки электростартера.
4. Порядок выполнения работы 4.1. Разобрать стартер. 4.2. Нарисовать схему внутренних соединений катушек обмотки возбуждения и обмотки якоря. 4.3. Нарисовать эскиз магнитной системы стартерного электродвигателя. 4.4. Определить число пазов, число витков в секциях обмотки якоря, число коллекторных пластин. 4.5. Нарисовать схему обмотки якоря и рассчитать её шаги. 4.6. Привести частичную разборку тягового реле. 4.7. Нарисовать магнитную систему тягового реле. 4.8. Нарисовать схему соединения обмоток реле. 4.9. Собрать тяговое реле в порядке, обратном разборке. 4.10. Собрать стартер в порядке, обратном разборке. 5. Содержание отчета 5.1. Тип изучаемого стартера и его техническая характеристика. 5.2. Краткое описание особенностей устройства и принципа работы стартера. 5.3. Схема внутренних соединений катушек обмотки возбуждения и обмотки якоря. 5.4. Эскиз магнитной системы стартерного электродвигателя. 5.5. Эскиз магнитной системы тягового электромагнитного реле. 5.6. Схема соединений обмоток тягового реле. 5.7. Схема управления электростартером. 6. Контрольные вопросы 6.1. Из каких основных реле узлов и деталей состоит электростартер? 6.2. Какие возможны схемы внутренних соединений обмоток возбуждения и якоря в электростартерах? 6.3. Почему пакет якоря набирается из стальных пластин? 6.4. Почему пакеты якорей четырехполюсных стартерных электродвигателей с волновой обмоткой имеют нечетное число пластин? 6.5. Какой тип щеткодержателей пршленяется в электростартерах? 6.6. Какие типы коллекторов применяются в электростартерах? 6.7. Почему удерживающая и втягивающая обмотки тягового реле имеют одинаковое число витков, но намотаны проводами разного сечения? 6.8. Каково назначение пружин привода? 6.9. Можно ли в четырехполюсном электродвигателе с волновой обмоткой ограничиться установкой двух щеток? 6.10.Каковы преимущества стартеров смешанного возбуждения?
|
