Х ± D,R

Числовое значение результата измерения должно оканчиваться цифрой того же разряда, что и значение погрешности D.

Таким образом, обработка результатов прямых многократных измерений включает в себя:

1 Вычисление среднего арифметического (выражение 1.3 приложения А).

2 Вычисление среднего квадратического отклонения результатов наблюдений .

3 Вычисление среднего квадратического отклонения результата измерения по выражению .

4 Вычисление числа степеней свободы k.

5 Определение коэффициента t заданному уровню значимости q и числу степеней свободы k по таблице 2 приложения А.

6 Вычисление доверительной границы.

7 Оформление результата измерения.

ПРИЛОЖЕНИЕ В

Оценка методической погрешности измерений напряжений.

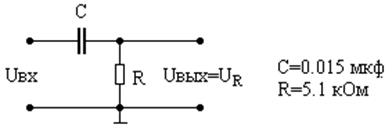

Измерение токов и напряжений всегда сопровождается погрешностью, обусловленной сопротивлением используемого средства измерения. Например, в цепи, представленной на рис.1, при включении вольтметра, имеющего сопротивление R , для измерения напряжения на резисторе режим цепи тоже нарушается, так как вместо напряжения

,

где , f – частота питающей сети.

Рисунок 1

которое было в схеме до включения вольтметра, после его включения напряжение на резисторе определяется выражением

Абсолютная погрешность при этом DU=U -U тем больше, чем меньше сопротивление вольтметра.

ПРИЛОЖЕНИЕ Г

Измерение периодических токов и напряжений

электромеханическими приборами.

При измерении периодических токов и напряжений электромеханическими приборами различных систем измерений необходимо знать, на какое значение (действующее, среднее, средневыпрямленное) измеряемого параметра реагирует его измерительный механизм. Известно, что измерительный механизм приборов магнитоэлектрической системы реагирует на среднее значение измеряемой величины I₀ (U₀), электромагнитной системы – на действующее значение I(U), выпрямительной системы – на средневыпрямленное значение I (U ).

При измерениях в цепях переменного тока обычно нужно знать действующий ток (напряжение). Учитывая, что действующий ток связан равенством I =I/K , где К - коэффициент формы кривой тока, угол поворота подвижной части измерительного механизма при одно- и двухполупериодном выпрямлении определяется, соответственно:

,

где В – магнитная индукция в воздушном зазоре измерительного механизма, Тл;

S – активная площадь рамки, м ;

w - число витков;

I - средний измеряемый ток, A;

W – удельный противодействующий момент, Нм/град.

Выпрямительный прибор градуируется в действующих значениях синусоидального тока (напряжения), для которого К = 1, 11.

Если коэффициент формы () исследуемого сигнала известен, то действующее значение тока несинусоидальной формы, измеряемого прибором, проградуированным по синусоидальному току, может быть определен:

- для выпрямительного прибора с однополупериодной схемой выпрямления по формуле:

- для выпрямительного прибора с двухполупериодной схемой выпрямления по формуле

,

где I - показание прибора.
