Воздействие на конструкцию насоса
1. Для расширения области применения центробежных насосов пользуются обточкой рабочих колес. В насосах с направляющим аппаратом срезают только лопатки, а в насосах со спиральным отводом обтачивают колеса, уменьшая его диаметр, при этом число оборотов насоса остается постоянным (n=const). По условиям подобия при n=const имеем: где Q, H, N - подача, напор и мощность насоса с рабочим колесом до обточки, имеющим диаметр D2; Q0, H0, N0 - соответственно подача, напор и мощность обточенного колеса диаметром D20. Графическая зависимость параметров H-Q насоса при обточке показана на рисунке 3.35. Заштрихованная часть графика представляет поле обрезки колеса в допустимых пределах изменения к.п.д. Данное поле является рабочим полем насоса, которое приводится на сводных полях насосов в каталогах. Относительная величина обрезки рабочих колес определяется в процентах: Допустимая относительная величина обрезки зависит от ns:

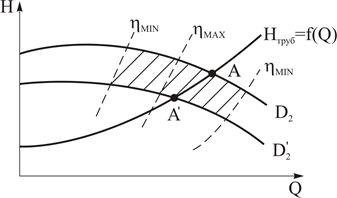

Рисунок 3.35
На рисунке 3.35 нанесена характеристика трубопровода, рабочие точки А и А' которой показывают, как меняются подача и напор насоса при обточке рабочих колес. Следует учитывать и то обстоятельство, что при обточке рабочих колес происходит изменение их коэффициента быстроходности Установкой направляющих устройств на входе в рабочее колесо можно изменить рабочую характеристику насоса. Из уравнения Эйлера следует, что изменение направления движения потока на входе влияет на напор насоса: При постоянном числе лопаток k=const и числа оборотов вала n=const, если

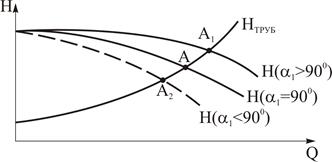

Рисунок 3-36
|
