Теоретический цикл работы поршневого насоса

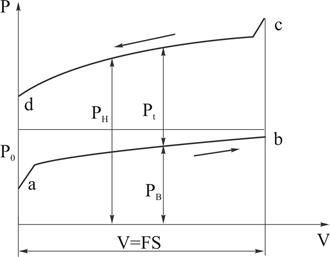

Совместим графики напоров всасывания (рисунок 6.19) и нагнетания (рисунок 6.20) и представим их в координатах р-V, где объем рабочей камеры V пропорционален длине хода поршня (V=FS). В результате получаем замкнутую диаграмму, которая представляет собой зависимость давления в цилиндре в процессе всасывания и нагнетания. Рисунок 6.21
График изменения давления в цилиндре за одну пару ходов поршня, полученная расчетным путем, называется теоретической индикаторной диаграммой и имеет вид, показанный на рисунке 6.21. Работа, совершаемая поршнем в процессе всасывания жидкости: Работа, совершаемая поршнем, в процессе нагнетания Следовательно, работа, совершаемая поршнем за один цикл: Полученный интеграл равен площади диаграммы abсd и представляет собой работу теоретического цикла насоса. Высота диаграммы Практически важно, чтобы индикаторное давление по длине хода поршня было одинаково, так как от этого давления зависят выбор мощности двигателя и прочность деталей насоса.
|
