Определение превышения тригонометрическим нивелированием с учетом поправки за кривизну Земли и рефракции

В предыдущем разделе при определении разности высот двух точек тригонометрическим нивелированием, предполагалось, что расстояние между этими точками невелико и отвесные линии, проходящие через точки А и В, можно считать параллельными, а визирный луч – прямой линией. На самом деле при расстояниях больше 300 м приходится учитывать поправки за кривизну Земли K и рефракцию r (рис. 74).

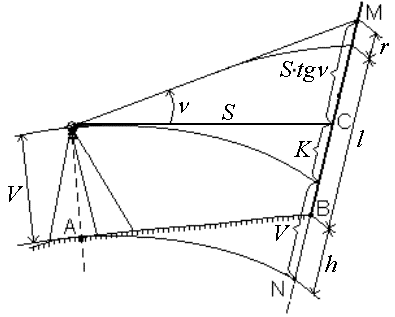

Рис. 74. Тригонометрическое нивелирование

с учетом поправок за кривизну Земли и рефракции.

S∙ tgν + V + K = h + l + r,

h = S∙ tgν + V – l + K – r,

,

h = S∙ tgν + V – l + f.

Если зрительную трубу наводить на рейке на высоту теодолита, то V = l и превышение вычисляют по формуле

h = S∙ tgν + f.

Поправки за кривизну Земли и рефракцию f= K – r учитываются только при расстояниях АВ более 300 м.

Тахеометрическая съемка, её назначение и приборы

Тахеометрическая съемка – комбинированная съемка, в процессе которой одновременно определяют плановое и высотное положение точек, что позволяет сразу получать топографический план местности.

Тахеометрия в буквальном переводе означает скороизмерение или быстрое измерение.

Положение точек определяют относительно пунктов съемочного обоснования: плановое – полярным способом, высотное – тригонометрическим нивелированием. Длины полярных расстояний и густота пикетных (реечных) точек (максимальное расстояние между ними) регламентированы в инструкции по топографо-геодезическим работам.

При производстве тахеометрической съемки используют геодезический прибор тахеометр, предназначенный для измерения горизонтальных и вертикальных углов, длин линий и превышений. Теодолит, имеющий вертикальный круг, устройство для измерения расстояний и буссоль для ориентирования лимба, относится к теодолитам – тахеометрам.

Теодолитами – тахеометрами является большинство теодолитов технической точности, например Т30.
