Круговые кривые






На всех линейных сооружениях, предназначенных для движения транспорта, в местах изменения направления трассы для сопряжения прямых участков с целью плавного и постепенного поворота движущего транспортного средства устраивают закругления или кривые. Закругления могут быть любыми. Простейшим является дуга окружности определенного радиуса, т.е. круговая кривая.

На железнодорожных дорогах применяют круговые кривые со следующими радиусами: 4000, 3000, 2000, 1800, 1500, 1200, 1000, 800, 700, 600, 400 и 300 м. Конкретное решение о применении радиусов железнодорожных кривых принимают в соответствии с конкретными условиями и строительно-техническими нормами СТН Ц-01-95.

Круговая кривая характеризуется четырьмя главными точками и шестью основными элементами (рис. 83).

Главными точками кривой, которые определяют положение кривой на местности, являются: вершина угла ВУ; начало круговой кривой НКК; середина круговой кривой СКК; конец круговой кривой ККК.

м

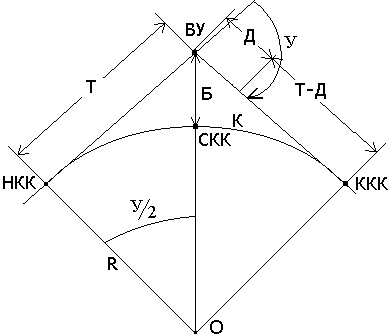

Рис. 83. Схема круговой кривой.



Основными элементами кривой являются:

1. Угол поворота трассы У.

2. Радиус закругления R.

Во время изысканий угол У вычисляют, а радиус R назначают. Остальные элементы находят по формулам, вытекающим из прямоугольного треугольника с вершинами ВУ, НКК, О (рис. 83).

3. Тангенс кривой (касательная) Т – расстояние по прямой от вершины угла до начала или конца кривой.

4. Длина кривой К от начала кривой до её конца.

5. Биссектриса кривой Б – отрезок от вершины угла до середины кривой.

6. Домер Д – разность между длиной двух тангенсов и кривой.

Д = 2Т - К.

Все элементы кривой можно вычислить по вышеприведенным формулам. Но так как Т, K, Б и Д находятся в прямой зависимости от угла поворота и радиуса, то для их определения составлены специальные таблицы для разбивки кривых.
