Нивелирование поверхности по квадратам

При съемке небольших участков местности с равнинным рельефом удобно применять метод съемки плана и нивелирования по квадратам.

Суть этого метода состоит в том, что на местности сначала разбивают сеть квадратов и ведут одновременно съемку плана. Затем производят геометрическое нивелирование точек, расположенных по вершинам углов квадратов.

Представляет собой наиболее простой вид топосъемки. Используется на открытой местности со слабо выраженным рельефом. Получаемый нивелированием по квадратам топографический план наиболее удобны для определения объемов земляных масс при проектировании искусственного рельефа местности.

Построение сетки квадратов на местности выполняется теодолитом и лентой. Стороны квадратов в зависимости от масштаба съемки и рельефа местности принимают равными 10, 20, 40 и более метров. Рассмотрим вариант разбивки шести квадратов со сторонами 40 м (рис.42). За начальное направление выбирают наиболее длинную линию А1-А4. В створе этой линии забивают через 40 м колышки соответствующие точкам А1, А2, А3, А4. В угловых точках А1 и А4 строят прямые углы и откладывают отрезки А1-В1 и А4-В4, фиксируют колышками угловые точки В1 и В4. Для контроля измеряют сторону В1-В4 и, если ее длина не отличается от проектной более чем на 1: 2000 (< 5см на 100 м), то выполняют разбивку точек Б1, Б4 и, вешением в соответствующих створах, - точек Б2 и Б3. Колышки забивают вровень с поверхностью земли рядом забивают колышки-" сторожки", на которых подписывают их обозначения.

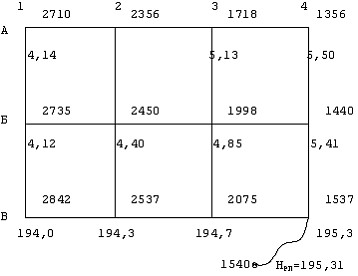

Рис.42.Схема нивелирования по квадратам

Плановое положение элементов ситуаций определяют линейными промерами от вершин и сторон квадратов способами прямоугольных координат, линейных засечек и створов. Высоты вершин квадратов получают из геометрического нивелирования

Нi = ГП- bi,

где ГП - горизонт прибора ГП = Нрп + bрп;

bi - отсчет по рейке горизонтальным лучом визирования.

В журнале-схеме (рис.42) записывают отсчеты по черной и красной сторонам рейки, поставленной на землю, поочередно у каждой вершины квадратов. Контроль правильности отсчетов выполняют по разности нулей (РО), которая не должна отличаться от стандартного значения РО равного 4683 или 4783 мм не более 3 мм. Высоты целесообразно выражать в метрах с округлением до 0.01 м. Привязка сетки квадратов к пунктам геодезической сети с целью построения топоплана в принятой системе координат выполняется прокладкой теодолитно-нивелирного хода. В учебном задании таким ходом является обратный ход от пункта 513 до пункта 512 через точки 3 и В1. Высотная привязка точки В1 выполнена замкнутым нивелирным ходом от пункта 512 до точки В1 и обратно без дополнительного контроля высот, что обычно не рекомендуется нормативными документами.

Длина линии АВ в этом случае должна быть кратна длине сторон квадратов.

Составление схемы участка. На миллиметровой бумаге составляют в произвольном масштабе схему, подобную сетке квадратов при нивелировании поверхности. Около вершин квадратов выписывают их абсолютные отметки, полученные в результате нивелирования. Рассчитывают условную (рабочую отметку)отметку по формуле h = Hф - Hmin, где Hmin – наименьшая из всех фактических отметок.

Вычисление проектной отметки горизонтальной площадки. Отметку НП горизонтальной площадки вычисляют по формуле

НП =Hmin + (Sh1 +2S h2 + 3Sh3 + 4Sh4) /4n,

где Sh1 - сумма условных отметок вершин, относящихся только к одному квадрату; S h2 – сумма условных отметок вершин, относящихся к двум смежным квадратам и т.д.

Вертикальная планировка площадей.

Понятие о вертикальной планировке.

В процессе строительства первоначальная поверхность стройплощадки изменяется. Оставшийся по окончании строительных работ грунт препятствует стоку дождевых вод. Поэтому важное место в строительном процессе занимает организация рельефа, т.е вертикальная планировка.

Вертикальной планировкой называют преобразование существующего (естественного) рельефа в проектный (искусственный), отвечающий требованиям строительства и благоустройства территории. Вертикальная планировка заключается в замене реальной поверхности оформляющими наклонными и горизонтальными плоскостями, иногда криволинейными поверхностями различного порядка. Выбор проектной поверхности при проектировании определяется особенностями строительства и благоустройства с учетом экономических показателей и требований нормативных документов.

В задачу вертикальной планировки входит обеспечение отвода поверхностных вод со строительной площадки и выполнение минимального объема работ.

Вертикальную планировку подразделяют на:

l планировку при внутриквартальной застройке, строительстве спортивных сооружений и т.п.;

l планировку, выполняемую при строительстве линейных сооружений, отличающихся малой площадью и большой протяженностью (дороги, каналы и др.).

Планировочные работы, производимые на местности землеройными машинами и механизмами, по существу заключаются в образовании выемок и насыпей. Наибольший экономический эффект при планировке получают тогда, когда работы производят с учетом баланса земляных работ (нулевого баланса), т.е. когда объемы грунта насыпей и выемок равны между собой. Вэтом случае при планировочных работах избыточный грунт не вывозят и не привозят недостающий, а перемещают его на планируемом участке.

В процессе проектирования планировки определяют объем грунта (объем земляных работ), который должен быть вынут и насыпан.

Графической основой для составления проекта вертикальной планировки служит топографический план, получаемый в результате съемки местности. Чаще всего в качестве основы для разработки проекта используют материалы съемки, называемой нивелированием поверхности.

Составление картограммы земляных работ.

Задача вертикальной планировки решается с помощью составления картограммы земляных работ, представляющей собой графическоеизображение размещения на плане насыпей и выемок. Картограмма является составной частью проекта вертикальной планировки и используется для перемещения земляных масс, а также и для выноса в натуру проектных плоскостей вертикальной планировки.

-0.32

В +0.53 +0.42 +0.12 -0.13

Картограмма земляных работ при проектировании горизонтальной площадки

Для подсчета объема земляных масс в квадратах пользуются рабочими отметками.

При подсчете земляных масс по картограмме учитывают и грунт, вынутый из котлованов под здания и сооружения, в соответствии, с чем корректируют количество грунта, подлежащего перемещению.

Если по углам точек имеются рабочие отметки с плюсом и минусом, то интерполированием определяют положение нулевых точек, соединяя которые, получают контуры выемок и насыпей на планируемом участке, т.е. линию нулевых работ. Квадраты, стороны которых делит линия нулевых работ, называются неполными.

Объем выемки или насыпи в замкнутой фигуре определяют по следующим формулам:

Для квадрата или его части

Q = (h1 + h2 + h3 + h4) p/4 = Shp /4,

где hi – рабочие отметки по углам квадрата, м;

р – площадь квадрата.

После подсчета объемов земляных работ по отдельным квадратам их суммируют в пределах каждого контура выемок или насыпей, ограниченного нулевыми линиями. Объемы работ по отдельным фигурам выписывают на самой картограмме.
