Обоснование конструктивных параметров шкива кронблока
Шкивы кронблоков и талевых блоков талевых систем имеют одинаковую конструкцию и размеры. Диаметр шкива, профиль и размеры канавки существенновлияютна срок службы и расход талевых канатов. Усталостная долговечностьканата возрастает с увеличением диаметра шкивов, так как при этомуменьшаются повторно-перемепные напряжения, возникающие в канате приоги6аниишкивов. в буровых установках диаметры шкивов ограничиваютсягабаритами вышки и удобством работ, связанных с выносом свечейнаподсвечник.На основе изучения отечественного и зарубежного опытаконструированияи эксплуатации буровых установок установлено, что оптимальноезначение диаметра шкива определяется из условия
DШ·К/dк = 150-160, (2.28)
где Dш - диаметр шкива, м; К запас прочности каната; dK диаметр каната, м; Канавка шкива имеет V-сбразный профиль с круглым ложем,
г= dK/2 + (2, 5...4). (2.29)
При значительном увеличении радиуса ложа канавки опорная
s - толщина обода у края шкива; Н - высота канавки шкива; В - ширина обода ступицы у основания.

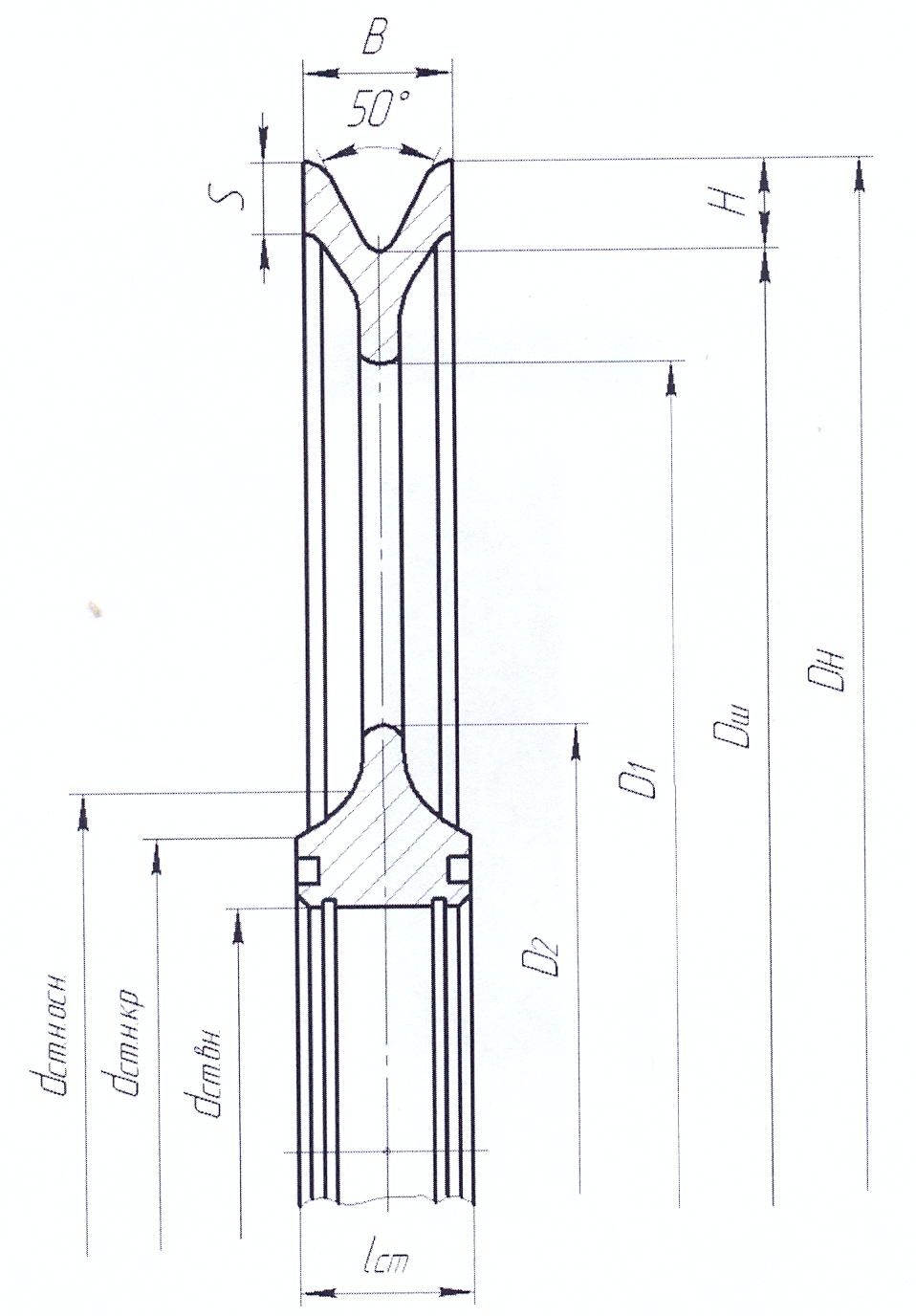

Рисунок 2.1. Шкив кронблока
Ходовая струна отклоняется от плоскости вращения шкива в результате перемещения каната вдоль барабана лебедки. Максимальный угол отклонения ходовой струны определяется длиной барабана и расстоянием междуосями барабана и кронблока. Угол отклонения неподвижной струны остается неизменным и зависит от положения механизма для крепления канатаотносительно неподвижного шкива кронблока. Опыт эксплуатации показывает, что угол развала стенок канавки, а Канавка шкива подвергается поверхностной закалке до твердости HRC 45 на глубину не менее 3 мм. Радиальное биение канавки шкива не должно превышать 2 мм. Смещение оси симметрии канавки от средней плоскости шкива не более 2 мм. Для повышения долговечности канатов канавки шкивов футеруются пластмассами, обладающими достаточной износостойкостью и сопротивляемостью контактным давлениям.
|
