Маршрутная карта изготовления детали (палец)
005 Заготовительная ИОТ №150 для резчика, ИОТ №130 для стропальщика: - резать заготовку из круга диаметром 125 мм, выдерживая размер 355 мм. 010 Токарно-револьверная ИОТ№154 длятокаря (IЕ365ВП): - установить в патроне (вылет не менее 20 мм); - точить диаметром 125-0, 2до 175 мм; - фрезеровать канавку на проход (n= 190 об/мин; s= 0, 2 мм/мин); - зенкеровать отверстие выдерживая размер 6+ 0, 15 мм; - (допускается замена зенкерования расточкой отверстия выдерживая размер 6+0, 15 мм); - точить фаску l, 5х450 - развернуть отверстие выдерживая размер 112+0, 062мм, обеспечивая шероховатость Ral, 6. 015 Токарно-револьверная ИОТ №154 длятокаря (1Е365ВП): - установить деталь в патроне (база диаметром 125мм); - поджать центром; - подрезать второй торец до центра выдерживая размер 175мм; - точить диаметр 120+0, 5мм выдерживая размер 30 (тех.) (п=190 об/мин; s=0, 4 мм/мин); - точить фаску l, 5х450 020 Токарно-револьверная ИОТ №154 для токаря (IЕ365ВП): -точить канавку выдерживая размеры диаметр120 мм - точить канавку выдерживая размеры 120; 15 (тех.); 5 (п=190 об/мин; s=0, 4 мм/мин); -острые кромки притупить фаской 0, 5х450;. - расточить отверстие 068 выдерживая размер 15 (п=190 об/мин; s=0, 4 мм/мин); - расточить фаску lх450 025 Контрольная ИОТ №1I6 для контролера 030 Токарная ИОТ №154 для токаря (ФТ-ll): - установить в патроне; - выставить биение внутреннего диаметра (диаметр 50) не более 0, 05 мм; - точить диаметр120 (-0, 085; -0, 185), обеспечивая отклонение от соосности относительно внутреннего диаметра не более0, 05мм. - точить канавку выдерживая размеры 6; 3; 2; - точить фаски lх450; - расточить угол 450выдерживая размер диаметр 65, 6+0, 1обеспечивая шероховатость Ral, 6. 035 КонтрольнаяИОТ №1I6 для контролера.

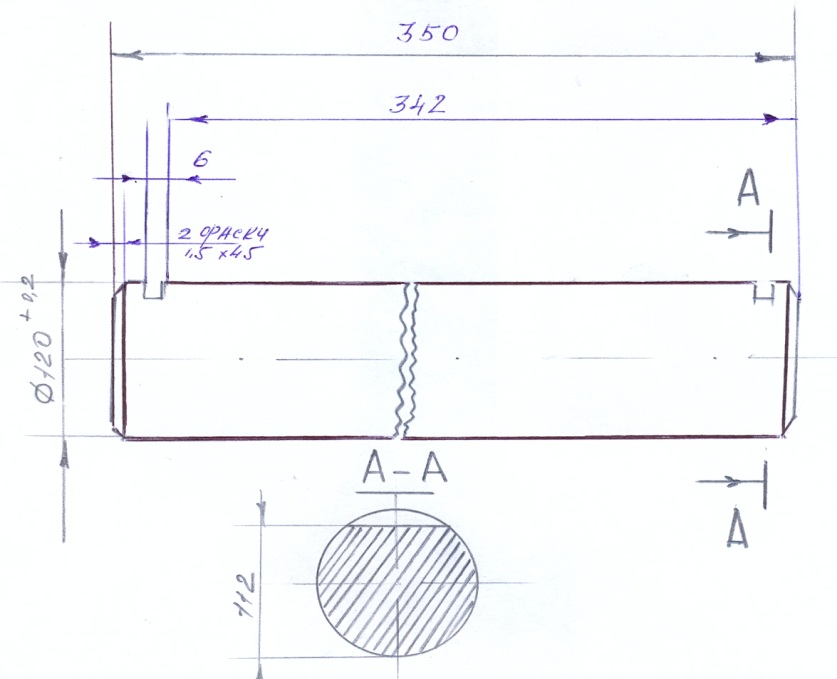

Рисунок 3.3. Палец Охрана труда и техника безопасности
|
