Шойын және шлак ұңғысы
Шойын ұ ң ғ ысы табанның дең гейінен 1700мм биіктікке орналасады. Шойын ұ ң ғ ысының саны - 4 дана, ал шлактың ұ ң ғ ы – 1. Олар қ ос-қ осымен бірі-біріне 80 жә не 100°-та орналасады. Шойынды ағ ызып алу бекітілген кесте бойынша белгілі бір бірізділікте жү ргізіледі. Шойын ұ ң ғ ысының қ ұ рылғ ысы 7-суретте кө рсетілген.
1 – оттө зімді қ оспа; 2 – оттө зімді иніш; 3 – рама; 4 – мұ здатқ ыш.
7-сурет Шойын ұ ң ғ ысы. Шойынды ағ ызып алу ү шін оттө зімді қ осындыда диаметрі 40 – 60 мм тесіп тесіледі де шойын ұ ң ғ ының каналының бойымен барып шойынғ а арналғ ан астауғ а тү седі. Шойынды ағ ызып алу аяқ талғ аннан кейін тесік қ айтадан оттө зімді қ осындымен бекітіледі. Шлак ұ ң ғ ысы шойын ұ ң ғ ысының дең гейінен 1400 – 1900 мм биіктікке орналасады. Кө лемі 3200 м3 жә не одан жоғ ары, тө рт шойын ұ ң ғ ысымен жабдық талғ ан пештерде, шлактың едә уір мө лшрі шойынмен бірге ағ ызылады. Сондық тан ұ сынылып отырғ ан пеште (V=3200 м3) 4 шойын жә не 1 шлак ұ ң ғ ысы қ арастырылады. Шлак ұ ң ғ ысы шлактық аспаппен жабдық талынғ ан (8-сурет).

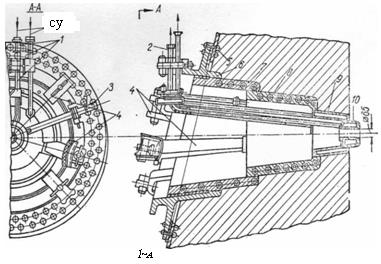

1, 2 – су беріп тұ руғ а жә не ол ағ ып кетуге арналғ ан қ ұ бырлар; 3, 4 - тірегіштер; 5 – тойтармалар; 6 – фланец; 7 – амбразура; 8, 9 – тоң азытқ ыштар; 10 – фурма.
8-сурет Шлактық ұ ң ғ ының арматурасы.
Шлакұ ң ғ ысы телескопты қ осылыстағ ы бірнеше бө ліктерден тұ рады: штампталғ ан мыс немесе қ ұ йма, қ уыс сумен салқ ындатылатын, шлакты ағ ызатын, диаметрі 50 – 65 мм фурмадан-10 қ уыс, мыстан қ ұ йылғ ан, салқ ындатылатын тоң азытқ ыштан-9, шойын тоң азытқ ыштан-8 жә не ішіне салқ андату ү шін шығ ыршық тү тіктер қ ұ йылғ ан амбразура-7. Аспап кө рік қ абырғ асындағ ы тесікке орнатылады. Шойын амбразура, кө ріктің қ аптамасына тойтармалармен-5 бекітілген фланецке-6 кіргізіледі. Аспаптың деталдары остік ауытқ удан, пештің ішіндегі қ ысымнан туатын, тіреуіштермен-4 бекемделінеді. Салқ ынбатылуғ а берілетін су қ ұ быр-1 бойымен беріліп, қ ұ быр-2 бойымен шығ арылып кетеді. Аралық мұ здатқ ыштың тіреуші-3 те сумен салқ ындатылады. Шлак аспабының ішкі дағ ы оттө зімді қ осындымен толтырылады. Ол тоң азытқ ыштар мен амбразураны сұ йық шлактың ә серінен қ орғ айды.
|
