Правила оформления иллюстраций ПЗ
|
|
3.4.1 Общие правила оформления иллюстраций. С тем чтобы обеспечить излагаемому материалу большую наглядность в процессе изложения, рекомендуется включить в пояснительную записку определенное количество иллюстраций (графиков, фотографий, чертежей, диаграмм, рисунков и т.п.) для пояснения текста проекта (работы) с целью его лучшего понимания.
Количество графического материала в работе не нормируется, оно определяется целесообразностью изложения содержания.
Чертежи, графики, схемы, диаграммы и рисунки, помещаемые в тексте должны соответствовать требованиям соответствующих стандартов, входящих в системы ЕСКД (Единая система конструкторской документации), ЕСТД (Единая система технологической документации), СПДС (Система проектной документации в строительстве) и ГГД (Система горно-графической документаций). Нумерация иллюстраций дается арабскими цифрами, а входящих в состав приложений – с добавлением литеры, указывающей на соответствующее приложение.
Иллюстрации (чертежи, графики, схемы, диаграммы, фотоснимки, рисунки) следует располагать в работе непосредственно после текста, в котором они упоминались впервые, или на следующей странице, если в указанном месте они не помещаются.
Любые иллюстрации обозначают в тексте словом " Рисунок". Нумерация в пределах раздела состоит из номера раздела и порядкового номера рисунка, которые разделяют точкой.
Пример – Рисунок 1.1, Рисунок 1.2 и т.д.
Если в тексте документа имеется иллюстрация, на которой изображены составные части изделия, то на этой иллюстрации должны быть указаны номера позиций этих составных частей в пределах данной иллюстрации, которые располагают в возрастающем порядке, за исключением повторяющихся позиций, а для электро- и радиоэлементов - позиционные обозначения, установленные в схемах данного изделия.
Исключение составляют электро- и радиоэлементы, являющиеся органами регулировки или настройки, для которых (кроме номера позиции) дополнительно указывают в подрисуночном тексте назначение каждой регулировки и настройки, позиционное обозначение и надписи на соответствующей планке или панели.
Допускается, при необходимости, номер, присвоенный составной части изделия на иллюстрации, сохранять в пределах документа.
Для схем расположения элементов конструкций и архитектурно-строительных чертежей зданий (сооружений) указывают марки элементов.
При ссылке в тексте на отдельные элементы деталей (отверстия, пазы, канавки, буртики и др.) их обозначают прописными буквами русского алфавита.
Указанные данные наносят на иллюстрациях согласно ГОСТ 2.109.
На приводимых в документе электрических схемах около каждого элемента указывают его позиционное обозначение, установленное соответствующими стандартами, и при, необходимости, номинальное значение величины.
При необходимости под рисунком помещают также поясняющие данные (подрисуночную надпись). В этом случае слово " Рисунок" помещают после поясняющих данных (подрисуночной надписи).
Иллюстрации каждого приложения нумеруется арабскими цифрами, отдельной нумерацией, добавляя перед каждым номером обозначения данного приложения разделяя их точкой.
Пример –Рисунок В.3.
3.4.2 Чертеж – это основной вид графического материала в тексте пояснительной записки. Он незаменим для отображения устройства механизма и, как правило, включает в себя:
- графическое (линейное) изображение;
- отметку о масштабе чертежа;
- легенду (расшифровку условных обозначений);
- пояснения и комментарии;
- общий заголовок (название);
Чертеж должен быть понятен. С этой целью разрешается изображать чертежи в упрощенном виде, в частности:
- опускать названия тех узлов, деталей и частей сооружения, которые не имеют непосредственного отношения к теме проекта (работы);
- нумеровать на чертеже только те его элементы, которые упоминаются по тексту ПЗ.
3.4.3 Графики. С помощью графиковустанавливается соотношение определяемых величин, их функциональная взаимозависимость. Для построения любого графика разрабатывается система координат как пространственная система отсчета. Ее образуют ось абсцисс, именуемая Х и рисуемая горизонтально, и ось ординат – Y, которая рисуется вертикально и пересекает ось абсцисс под прямым углом. На эти оси наносятся шкалы, характеризующие числовое значение замеряемых факторов.
Виды графиков, используемых в проектах (работах), достаточно многочисленны: собственно линейные графики, диаграммы, таблицы, схемы, блок-схемы, чертежи, номограммы и др.
3.4.3.1 Схемы – плоскостные фигуры (многоугольники, прямоугольник, круги) с надписями и линиями связи.
Это приближенный наглядный образ устройства чего бы то ни было, структурная характеристика состояния чего-либо. Схемы – всегда соотношение частей в каком-либо целом объекте.
Виды схем:
– схемы управления, когда рисуется структура управления каким-то объектом;
– функциональные схемы, раскрывающие линии и направления зависимости составных частей (схемы движения информации в системе);
– табличные схемы, с указанием точных данных об объекте схематизации;
– схемы построения, раскрывающие структуру чего-либо.
Схемы, подобно другим графическим материалам, за исключением таблиц, подписываются как рисунки и имеют единую нумерацию со всеми другими рисунками. Помещаются они, как правило, под текстом, объясняющим схему и интерпретирующим ее. Ссылка в тексте на нее обязательна. Если схема большая, ее можно помещать в " Приложении".
Требования к схемам:
– удобочитаемость;
– красочность;
– логичность.
3.4.3.2 Диаграммы. Выделяют такие видыдиаграмм, как разновидности плоскостных графиков:
– столбиковые;
– секторные;
– диаграммы Венна.
Столбиковые диаграммы, называемые еще ленточными, изображают зависимость величин в виде прямоугольника одинаковой ширины, вытянутых вверх. Высота столбика соответствует изображаемой величине. Их количество зависит от числа и времени сделанных замеров.
Как правило, такие диаграммы используются при многократных замерах одних и тех же показателей, но распределенных во времени или пространстве. Возможно соединение столбиковых диаграмм в одну, например, при показе результатов контрольной и экспериментальной группе эксперименте.
Секторная диаграмма – это круг, разделенный на секторы в соответствии с изображаемыми ими величинами. Такие диаграммы делаются с рисунками на каждом секторе, демонстрирующими величину. Секторные диаграммы применяются при распределении чего-то целого между кем-то или чем-то.
Диаграмма Венна – это геометрическое изображение соотношений между объемами понятий или других величин посредством пересекающихся или входящих друг в друга контуров. Так удобно показывать соотносимость понятий, зоны формирования анализируемых ситуаций, качеств, состояний. Такие диаграммы достаточно просто стоятся в программе EXEL.
Требования к диаграммам следующие:
– максимальная наглядность (размер, четкое расположение);
– красочность (цвет, рисунки);
– способность автономно, без текста, быть прочитанной и понятной;
– краткость.
Диаграммы подписываются снизу словом " Рисунок" с соответствующим номером и названием, отражающим его содержание.
К качеству рисунков предъявляются следующие требования:
- толщина линий на рисунках не менее 1 пункта;
- рисунки черно-белые (допускаются цветные);
- размер шрифта текста на рисунках – не менее 12.
Примеры оформления иллюстраций приведены на рисунках 3.4, 3.5 (графики); 3.6 (схемы и чертеж), 3.7 и 3.8 (диаграммы столбиковая и секторная).
|
|

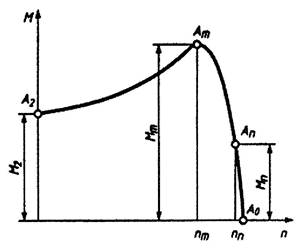

| Рисунок 3.4 – Зависимость … | Рисунок 3.5 – Зависимость … |
|
| а – схема простейшего гидротрансформатора; б – изменение направления вектора скорости потока при выходе из турбины; в – конструкция комплексного гидротрансформатора НАТИ. 1 - турбинное колесо; 2 - насосное колесо; 3 - реактор; 4 – автолог. Рисунок 3.6 - Схема и конструкция гидротрансформатора |
|
| Рисунок 3.7 - Изменение времени оборота по годам |
|
| Рисунок 3.8 - Эмитенты пластиковых карточек в городе Магнитогорске |
