Отдельные составные элементы, входящие в текст ПЗ
3.5.1 Формулы и уравнения. Уравнения и формулы следует выделять из текста в отдельную строку. Выше и ниже каждой формулы или уравнения должно быть оставлено не менее одной свободной строки. Если уравнение не умещается в одну строку, то оно должно быть перенесено после знака равенства (=), или после знаков плюс (+), минус (–), умножения (×), деления (:), или других математических знаков, причем знак в начале следующей строки повторяют. При переносе формулы в знаке, символизирующем операцию умножения, применяют знак " × ". Пояснение значений символов и числовых коэффициентов следует приводить непосредственно под формулой в той же последовательности, в которой они даны в формуле. Формулы в работе следует нумеровать порядковой нумерацией в пределах всей работы арабскими цифрами в круглых скобках в крайнем правом положении на строке. Пример- А=a/b, (1) B=c´ e. (2) Формулы, помещаемые в приложениях, должны нумероваться отдельной нумерацией арабскими цифрами в пределах каждого приложения с добавлением перед каждой цифрой обозначения приложения, например: формула (В.1). Допускается нумерация формул в пределах раздела. В этом случае номер формулы состоит из номера раздела и порядкового номера формулы, разделенных точкой, например: (3.1). При ссылках в тексте на формулы указывается ее номер. Например, " …как следует из формулы (2.1), анализируемая зависимость…", или " …эта зависимость была рассмотрена выше (см. формулу 2.1)" или " …анализ зависимости (2.1) показывает, что…". На рисунке 3.9 приведен пример оформления страницы текста с формулами и ссылками на формулы. Порядок изложения математических уравнений такой же, как и формул - по требованиям ГОСТ 7.32-2001 [8]. Формулы и математические уравнения рекомендуется набирать в редакторе формул. Требования к размерам: - обычный символ 14; - крупный индекс 9; - мелкий индекс 7; - крупный символ 18; - мелкий символ 12.
3.5.2 Перечисления. Внутри подразделов, пунктов или подпунктов могут быть приведены перечисления. Перед каждым элементом перечисления следует ставить дефис. При необходимости ссылки в тексте на один из элементов перечисления вместо дефиса ставятся строчные буквы в порядке русского алфавита, начиная с буквы а (за исключением букв е, з, й, о, ч, ъ, ы, ь,). Для дальнейшей детализации перечислений необходимо использовать арабские цифры, после которых ставится скобка, а запись производится с абзацного отступа, как показано в примере. Пример- а) б) 1) 2) в) 3.5.3 Ссылки. Ссылки применяются в случаях, когда целесообразно: а) исключить повторение в тексте пояснительной записки отдельных его положений или фрагментов; б) избежать дублирования структурных элементов пояснительной записки. Ссылки на использованные источники следует указывать порядковым номером библиографического описания источника в списке использованных источников. Порядковый номер ссылки заключают в квадратные скобки. При ссылках на стандарты и технические условия указывают только их обозначение, при этом допускается не указывать год их утверждения при условии полного описания стандарта и технических условий в списке использованных источников в соответствии с ГОСТ 7.1. При ссылках на структурные элементы пояснительной записки указывают: - обозначения приложений; - номера разделов, подразделов, пунктов, подпунктов, графического материала, формул и таблиц (в том числе приведенных в приложениях); - обозначения (и номера) перечислений; - номера показателей, приведенных в таблицах. При ссылках на обязательные приложения используют слова: " … в соответствии с приложением…", а при ссылках на рекомендуемые и справочные слова: " … приведен в приложении…". При ссылках на структурные элементы текста, который имеет нумерацию из цифр, не разделенных точкой, указывают наименование этого элемента полностью, например " … по 4.10", " … в соответствии с А. 12 (приложение А)". Это требование не распространяется на таблицы, формулы и графический материал, при ссылках на которые всегда упоминают наименование этих структурных элементов, например " … по формуле (3.3)", " … а таблице В.2 (приложение В)", " … на рисунке 1.2". При необходимости напомнить по тексту о том, что какое-то приложение, отдельный показатель, графический материал и т.п. приведены в соответствующем разделе текста пояснительной записки, то ссылку на данный раздел приводят в скобках после сокращения " см." (от слова " смотри"). Примеры- 1) … правила транспортировки и хранения (см. раздел 3). 2) … физико-химические показатели (см. 3.2.1). 3) … точка касания (см. рисунок 3.4). 3.5.4 Сокращения. Допускается использование сокращений в тексте пояснительной записки, которые выполняются по требованию ГОСТ 7.12 [11]. Примеры выполнения-
При этом сокращения единиц счета применяют только при числовых значениях в таблицах. В графических материалах допускается использовать сокращения – по ГОСТ 2.316-68 [6]. 3.5.5 Сноски. При необходимости пояснения отдельных данных, приведенных в тексте, допускается оформлять их в виде сноски. Знак сноски ставят непосредственно после того слова, числа, символа, предложения, к которому дается пояснение. Знак сноски выполняют надстрочно арабскими цифрами со скобкой. Допускается вместо цифр выполнять сноски звездочками " *". Применять более трех звездочек не допускается. Сноску располагают в конце страницы с абзацного отступа, отделяя от текста короткой горизонтальной линией слева. Сноску к таблице располагают в конце в конце таблицы над линией, обозначающей окончание таблицы. 3.5.6 Единицы величин. В тексте пояснительной записки следует применять стандартизированные единицы величин (размерности), их наименования и обозначения, установленные ГОСТ 8.417 [16]. Применение в тексте пояснительной записки разных систем обозначения физических величин не допускается. Обозначения единиц величин могут применяться в заголовках (подзаголовках), граф и строк таблиц и пояснениях символов, используемых в формулах, а в остальных случаях в тексте – только при числовых значениях этих величин. Пример – 10 кг. В пределах текста для одного и того же показателя (параметра, размера) применяют одну и ту же единицу величины. Пример – длина трубы в метрах (по всему тексту). – толщина стенки трубы в миллиметрах. Если в тексте приведен ряд числовых значений величины, который выражен одной и той же единицей величины, то обозначение единицы величины указывают только после последнего цифрового значения, за исключением знаков " %" и " °С". Примеры – 1)1, 0; 1, 5; 2, 0; 2, 5 мм. 2) … от 10 до 100 кг. 3) … от 65 % до 70 %. 4) … от 10 °С до 20 °С. 5) … рисунки 1-14. 3.5.7 Числовые значения. В тексте пояснительной записки числовые значения с обозначением единиц счета или единиц величин записывают цифрами, а числа без обозначения единиц величин (единиц счета), от единицы до девяти – словами. Примеры- 1… провести испытания пяти труб, каждая длиной 5 м. 2… отобрать 15 труб для испытания на давление. 3… не менее трех образцов. Дробные числа приводят в виде десятичных дробей, за исключением размеров в дюймах, которые следует записывать: 1/4", 1/2". 3.5.8 Примечания. Слово " Примечание" следует печатать с прописной буквы, с абзаца и не подчеркивать. Примечания приводят в тексте пояснительной записки, если необходимы пояснения или справочные данные к содержанию текста, таблиц или графического материала.

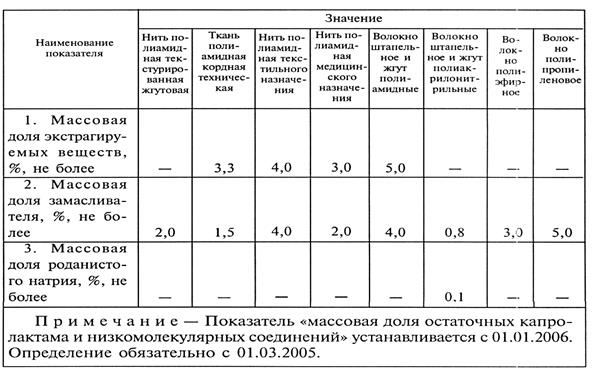

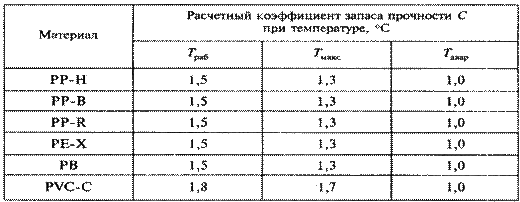

Примечания следует помещать непосредственно после текстового, графического материала или в таблице, к которым относятся эти примечания. Если примечание одно, то после слова " Примечание" ставится тире и примечание печатается с прописной буквы. Одно примечание не нумеруют. Несколько примечаний нумеруют по порядку арабскими цифрами без проставления точки. Примечание к таблице помещают в конце таблицы над линией, обозначающей окончание таблицы. Оформление примечаний – по требованию ГОСТ 7.32 [8]. Пример выполнения примечания в таблице приведен на рисунке 3.10.
Примечание допускается выделять в тексте уменьшенным размером шрифта, а слово " Примечание" выделять разрядкой. Пример - Примечание– Пример - Примечание– Пример - Примечания 1 2 Пример - Примечания 1
3.5.9 Примеры. Примеры могут быть приведены в тех случаях, если они поясняют отдельные положения текста или способствуют более краткому изложению. Примеры размещают, оформляют и нумеруют так же, как примечания, но выделяют полужирным курсивом, уменьшенным размером шрифта. 3.5.10 Условные обозначения. При необходимости в тексте пояснительной записки могут быть условные обозначения изображения и знаки. Пример выполнения условных обозначений приведен на рисунке 3.11.
3.5.11 Цитирование. Основные правила цитирования следующие: - целесообразность и обоснованность включения цитат в свой текст, точное определение их количества и границ; - недопущение дублирования основного текста своей работы; - цитирование авторов непосредственно по их работам; - точное соответствие источнику. Без искажений и пропусков, без изменения орфографии и пунктуации. Оформление цитат подчиняется таким требованиям: - цитата вносится в текст в кавычках и с прописной буквы, если в авторском тексте она тоже начинается с прописной и если цитата включена в предложение с прямой речи, где имеются знаки " "; - цитата начинается с прописной буквы также в том случае, когда с нее начинается предложение или фраза (если даже из авторского текста берется лишь часть предложения с пропуском в самом начале). Оформление цитат осуществляется со строчной буквы: - если они включаются в синтаксический строй предложения как его часть и не начинают самого предложения; - если в них опускаются первые слова, а сами они помещаются внутри предложения, в том числе и при прямой речи. В тексте пояснительной записки обязательно прямое (цитирование) или косвенное (пересказ) использование материалов из научных источников. При этом обязательны ссылки на источники и авторов. 3.5.12 Список использованных источников (библиографический список). Библиографический список содержит сведения об источниках литературы использованных при оформлении работы, приведенные по определенным правилам и оформленным по ГОСТ 7.1-2003 [7]. Ссылки на использованные источники следует указывать по порядковым номерам библиографического описания источника в библиографическом списке. Порядковый номер ссылки заключают в квадратные скобки. Нумерация ссылок ведется арабскими цифрами в порядке приведения ссылок в тексте пояснительной записки независимо от деления текста на разделы. Пример – Книги с одним, двумя и тремя авторами: Гаджинский, А.М. Логистика [Текст]: учеб. для студентов высш. и сред. спец. учеб. заведений / А.М. Гаджинский. – 6-е изд., перераб. и доп. – М.: Дашков и К, 2003.- 408 с. Иванов, М.Н. Детали машин [Текст]: учеб. для студентов высш. техн. учеб. заведений / М.Н. Иванов, В.А. Финогенов.- 8-е изд., испр.- М.: Высш. шк., 2003. - 408 с. Цхадая, Н.Д. Технический университет. Путь становления 1998-2003 г.г. [Текст] / Н.Д. Цхадая, В.Н. Пантилеенко, Н.С. Федотов.- Ухта: Изд-во УГТУ, 2004. - 180 с.: ил. Пример – Книги, сборники под заглавием (если авторов более трех или же они не указаны): Экология и экономика природопользования [Текст]: учеб. для студентов высш. учеб. заведений / Э. В. Гирусов, С.Н. Бобылев, А.Л. Новоселов, Н.В. Чепурных; под ред. Э.В. Гирусова, В.Н. Лопатина. - 2-е изд., перераб. и доп. - М.: ЮНИТИ: Единство, 2002. - 519 с. Большой юридический словарь [Текст] / В.А. Белов [и др.]; под ред. А.Я. Сухарева, В.Е. Крутских. - 2-е изд., перераб. и доп. - М.: ИНФРА-М, 2002. - 704 с. Пример – У чебники, учебные пособия, методические указания: История России [Текст]: учеб. для техн. вузов / А. А. Чернобаев [и др.]; ред. М.Н. Зуева, А.А. Чернобаева. - 2-е изд., перераб. и доп. - М.: Высш. шк., 2004. - 614 с. Трофимова, Т.И. Краткий курс физики [Текст]: учеб. пособие для вузов / Т.И. Трофимова. - М.: Высш. шк., 2004.- 352 с. ил. Александрова, К.Ф. Библиографическое описание документов и их составных частей [Текст]: метод. указания для студентов и аспирантов техн. ВУЗов / К.Ф. Александрова. – Ухта: УГТУ, 2000. – 24 с. Более подробно библиографическое описание документов и их составных частей приведено в [8]. 3.5.13 Приложения. Приложение оформляют как продолжение данного документа на последующих его листах. В тексте пояснительной записки на все приложения должны быть даны ссылки. Приложения располагают в порядке ссылок, на них в тексте пояснительной записки, за исключением справочного приложения " Библиографический список (список использованных источников)", которое располагается за заключением. Каждое приложение следует начинать с новой страницы с указанием наверху посередине страницы слова " ПРИЛОЖЕНИЕ" и его обозначения. Приложение должно иметь заголовок, который записывают симметрично относительно текста с прописной буквы отдельной строкой. Приложения обозначают заглавными буквами русского алфавита, начиная с А, за исключением букв Е, З, Й, О, Ч, Ъ, Ы, Ь. После слова " ПРИЛОЖЕНИЕ" следует буква, обозначающая его последовательность. Допускается обозначение приложений буквами латинского алфавита, за исключением букв I и O. В случае полного использования букв русского и латинского алфавитов допускается обозначать приложения арабскими цифрами. Если в отчете одно приложение, оно обозначается " ПРИЛОЖЕНИЕ А". Текст каждого приложения, при необходимости, может быть разделен на разделы, подразделы, пункты, подпункты, которые нумеруют в пределах каждого приложения. Перед номером ставится обозначение этого приложения. Приложения должны иметь общую с остальной частью текста пояснительной записки сквозную нумерацию страниц. Приложения выполняются на листах формата А4 по ГОСТ 7.32 [8]. В приложениях целесообразно приводить графический материал большого объема или формата, таблицы большого формата, методы расчетов, описание аппаратуры и приборов, описание алгоритмов и программ задач, решаемых на ПК и т.д. В приложениях приводят только те материалы, на которые имеются ссылки в основном тексте. Связь этих частей работы обязательна. Приложения располагаются по порядку ссылки на них в тексте. Каждое приложение оформляется отдельно. Материал " Приложения" не учитывается в объеме работ. В " Содержании" указывается каждое из приложений под своим номером и со своим названием. Приложение или несколько приложений могут быть оформлены в виде отдельной книги отчета, при этом на титульном листе под номером книги следует писать слово " Приложение". При необходимости такое приложение может иметь раздел " Содержание". В целом приложения не должны превышать 1/3 всего текста работы. Примеры оформления приложений приведены на рисунке 3.12.
|
