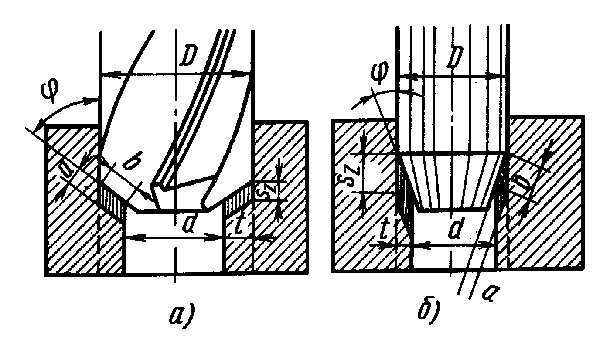

Зенкерование (а)
Развёртывание отверстий (б) Зенкерование - это процесс чистовой обработки отверстий, обеспечивающий точность по 7...9-му квалитетам и шероховатость поверхности Ra 1, 25...0, 63. Зенкерование. Для получения отверстий высокой точности и качества обрабатываемой поверхности применяют зенкерование. Рисунок - б). Развертка имеет значительно больше режущих кромок, чем зенкер, поэтому при развертывании снимается более тонкая стружка и получаются более точные отверстия, чем при зенкеровании. Отверстия диаметром до 10 мм развертывают непосредственно после сверления. Чем больше диаметр обрабатываемого отверстия, тем меньше скорость резания при одинаковой подаче, а при увеличении подачи скорость резания снижают. Зенкера. По форме обрабатываемого отверстия зенкера подразделяют на цилиндрические и конические. Ручные и машинные развёртки состоят из трёх основных частей: рабочей, шейки и хвостовика. Ручные и машинные развёртки выполняют с прямыми (прямозубые) и винтовыми (спиральные) канавками (зубьями). Причина: увод сверла в сторону в начале сверления. Дефект неисправим. 3. Диаметр отверстия больше диаметра сверла и коническое дно ступенчатое. Причина: неодинаковые длина и наклон режущих кромок и оси сверла. Дефект неисправим. И т.д. Чтобы повысить стойкость режущего инструмента и получить чистую поверхность отверстия, при сверлении металлов и сплавов пользуются охлаждающей жидкостью; Заточку выполняют в защитных очках (если на станке нет прозрачного экрана). Зенкование - это процесс обработки специальным инструментом цилиндрических или конических углублений и фасок просверленных отверстий под головки болтов, винтов и заклёпок.
Раздел 1. Слесарные работы
|
