Нарезание внутренней и наружной резьб.

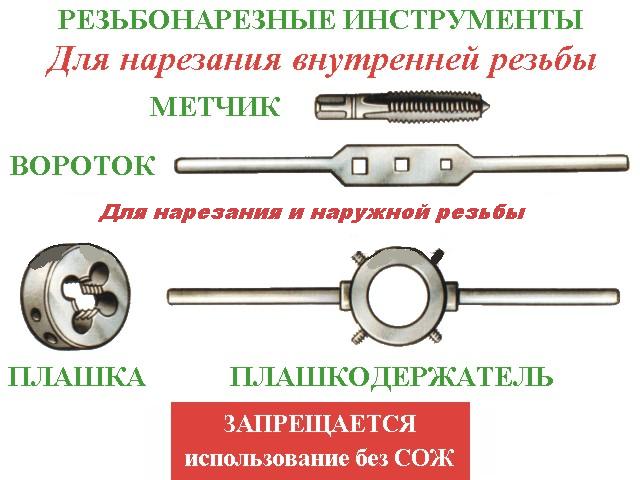

Нарезанием резьбы называется её образование снятием стружки (а также пластическим деформированием) на наружных или внутренних поверхностях заготовок деталей. Резьба бывает наружной и внутренней. Деталь (стержень) с наружной резьбой называется болтом (винтом), а с внутренней резьбой - гайкой. Эти резьбы изготавливаются на станках или вручную. Для нарезания внутренней резьбы, применяют различного вида метчики, а для наружной резьбы применяют плашки различных видов. Подбор свёрл для сверления отверстий под резьбу. При нарезании резьбы материал частично " выдавливается", поэтому диаметр сверла должен быть несколько больше, чем внутренний диаметр резьбы. Диаметр сверла для сверления отверстий под метрическую и трубную резьбу определяют по справочным таблицам и вычисляют по формуле dc=d-KcP, где dc - диаметр сверла, мм; Kc - коэффициент, зависящий от разбивки отверстия, берётся по таблицам; d - номинальный диаметр резьбы, мм; обычно Kc=1...1.08; P - шаг резьбы, мм. Размеры воротка для внутренней резьбы. Общую длину и диаметр рукоятки воротка определяют по установленным практикой формулам: L=20D+100; d=0.5D+5, L - длина воротка, мм; D - диаметр метчика, мм; d - диаметр рукоятки воротка, мм. Наружную резьбу нарезают плашками вручную и на станках. В зависимости от конструкции плашки подразделяют на круглые, накатные, раздвижные (призматические).
Дефекты. Наиболее часто встречаются при резьбонарезании дефекты, различных видов (рваная, тугая, ослабленная, тупая, срыв резьбы и т.д.).
Резьбы на деталях получают на сверлильных, резьбонарезных и токарных станках, а также накатыванием, т. е. методом пластических деформаций. Инструментом для накатывания резьбы служат накатные плашки, накатные ролики и накатные головки. Иногда резьбу нарезают вручную. Внутреннюю резьбу нарезают метчиками, наружную - плашками, прогонками и другими инструментами. Основные элементы резьбы 1 - профиль резьбы 2 - вершина резьбы 3 - впадина резьбы Н - высота резьбы S - шаг резьбы Y - угол резьбы D1 - внутренний D2 - наружный D3 - вершина Способ удаления сломанных метчиков. При поломке метчик удаляют из отверстия несколькими способами. Если из отверстия торчит обломок метчика, то выступающую часть захватывают плоскогубцами или ручными тисочками и вывёртывают обломок из отверстия. Когда сломан метчик из быстрорежущей стали, деталь с обломком метчика нагревают в муфельной или нефтяной печи и дают остыть вместе с печью. Если деталь очень большая и её нагрев связан со значительными трудностями, применяют следующие способы: 1) с помощью специальной оправки, имеющей на торце три выступа (рожки); 2) с помощью специального зенкера; 3) путём приварки электродом планки на обломок метчика, сломанного в детали из силумина; 4) с помощью ключа, надеваемого на квадратный конец специальной оправки, приваренной к поломанному метчику; 5) путём травления метчика, сломанного в детали из алюминиевого сплава. Безопасность труда. При нарезании резьбы метчиком на станке следует руководствоваться требованиям безопасности, на сверлильных станках. При нарезании резьбы метчиками и плашками вручную в деталях с сильно выступающими острыми частями следят за тем, чтобы при повороте воронка не поранить руки.
|
