Печи типа ВС

1 – змеевики; 2 и 6 – выхлопное и смотровое окна; 3 – футеровка;

4 – каркас; 5 – горелка

Рисунок Б2.7 – Трубчатая печь типа ВС

Печь – узкокамерная коробчатая, с вертикальным расположением труб змеевика, свободного вертикально-факельного сжигания комбинированного топлива.

Комбинированные горелки типов ГГМ и ГП установлены в поду печи. Вертикальные трубы радиального змеевика размещены вдоль по всем четырем сторонам камеры радиации. На стенах камер радиации расположены однорядные настенные экраны, а между камерами радиации – двухрядные экраны двустороннего освещения.

Предусмотрено четыре типоразмера этих печей, каждый типоразмер отличается от другого количеством одинаковых камер радиации. Над каждой камерой радиации расположена своя камера конвекции с горизонтальными гладкими трубами. При работе на жидком топливе в этих печах применение ошипованных труб недопустимо.

Каждая камера конвекции имеет свой газосборник и регулирующий шибер.

Обслуживание горелок – с двух сторон.

Печи футерованы легковесным жаропрочным бетоном.

Общий вид печи и план расположения фундаментных болтов приведены на рисунках Б2.7 и Б2.8, а техническая характеристика – в таблице – Б2.5.

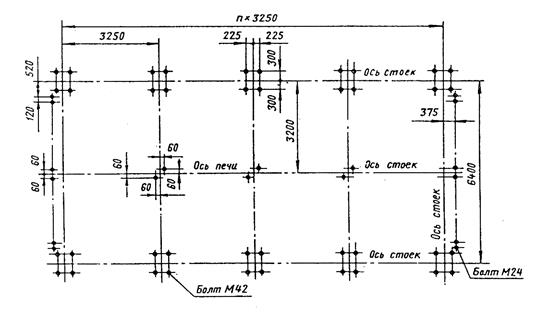

Рисунок Б2.8 – План расположения фундаментных болтов трубчатой печи

типа ВС

Таблица Б2.5 – Техническая характеристика печей

Показатель	ВС1	ВС2	ВС3	ВС4
Радиантные трубы: поверхность нагрева, м2 рабочая длина, м Количество секций   Теплопроизводительность (при среднедопускаемом теплонапряжении радиантных труб 31, 32 кВт/м2) (27 Мкал/м2·ч), МВт (Гкал/ч)	12, 6     14, 61 (12, 64)	12, 6     29, 22 (25, 28)	12, 6     43, 85 (37, 8)	12, 6     58, 46 (50, 4)

Продолжение таблицы Б2.5
