Печи типа ЦД4

Печь – цилиндрическая с дифференциальным подводом воздуха, вертикальным расположением труб экранов в четырех камерах радиации, настильного сжигания комбинированного топлива.

Комбинированные горелки типов ГГМ и ГП расположены в поду печи. Оси их наклонены в сторону отражателя-распределителя, установленного в центре печи. Отражатель изготовлен в виде пирамиды с вогнутыми гранями, представляющими собой настильные стены для факелов горелок каждой камеры радиации. Внутри отражатель разделен на отдельные воздуховоды, количество которых вдвое больше количества граней. Каждый воздуховод оснащен поворотным шибером, управляемым с площадки обслуживания.

В кладке граней отражателя на двух ярусах по высоте граней расположены каналы прямоугольного сечения для подвода вторичного воздуха из воздуховодов к настильному факелу каждой грани. Изменяя подачу воздуха через каналы, можно регулировать степень выгорания топлива в настильном факеле, что позволяет выравнивать теплонапряжение по высоте труб в камере радиации.

На стенах камеры радиации установлены однорядные настенные экраны, а между камерами радиации – двухрядные радиальные экраны двустороннего облучения.

При изменении теплопроизводительности горелок в этих печах эпюра подведенных тепловых потоков практически не меняется, однако в каждой из четырех камер радиации можно поддерживать свои среднедопускаемые значения теплонапряжения поверхности труб экрана этой камеры радиации.

Отвод газов сгорания – через дымовую трубу и газосборник.

Предусмотрено изготовление печей четырех типоразмеров.

Общий вид печи и план расположения фундаментных болтов приведены на рисунках Б2.13 и Б2.14, а техническая характеристика – в таблице Б2.9.

1 – камера конвекции; 2 и 3 – выхлопное и смотровое окна; 4 – радиантный змеевик; 5 – футеровка; 6 – корпус; 7 – камера для подвода вторичного воздуха;

8 – футеровка отражателя-распределителя; 9 – воздуховод;

10 – отражатель-распределитель; 11 – горелка

Рисунок Б2.13 – Трубчатая печь типа ЦД4:

Таблица Б2.9 – Техническая характеристика печей

Показатель	ЦД4	ЦД4	ЦД4	ЦД4
Радиантные трубы: поверхность нагрева, м2 рабочая длина, м   Теплопроизводительность (при среднедопускаемом теплонапря- жении радиантных труб 40, 6 кВт/м2) (35 Мкал/м2·ч), МВт (Гкал/ч) Внутренний диаметр корпуса D, м:	14, 9 (12, 83)	19, 9 (17, 2)	27, 3 (23, 5) 6, 4	34, 1 (29, 4) 6, 4

Продолжение таблицы Б2.9

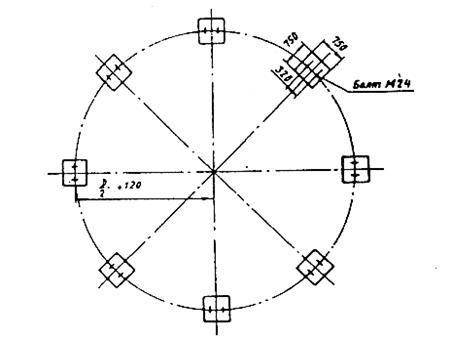

Рисунок Б2.14 – План расположения фундаментных болтов трубчатой печи

типа ЦД4

9 Печи типа КС1 и КС΄ 1

Печи – цилиндрические с кольцевой камерой конвекции, встроенным воздухоподогревателем и вертикальными трубными змеевиками в камерах радиации и конвекции, свободного вертикально-факельного сжигания топлива.

Комбинированные горелки типа ГП и ГДК расположены в поду печи.

Печь типа КС΄ 1 отличается от печи типа КС1 расположением горелки, установленной не в центре, а смещенной в сторону входа продукта. На стенах камеры радиации установлен однорядный или двухрядный настенный трубный экран. Конвективный змеевик так же, как и воздухоподогреватель, набирается секциями и располагается в кольцевой камере конвекции, установленной согласно с цилиндрической радиантной камерой.

Отвод газов сгорания – через дымовую трубу и газосборник.

Общий вид печи приведен на рисунке Б2.15, а техническая характеристика – в таблице Б2.11.

1 – каркас; 2 – радиантный змеевик; 3 – конвективный змеевик; 4 – футеровка;

5 – горелка; 6 – воздухоподогреватель

Рисунок Б2.15 – Трубчатая печь типа КС1

Таблица Б2.11 – Техническая характеристика печей

Показатель	КС1	КС1	КС1	КС1
Радиантные трубы: поверхность нагрева, м2 рабочая длина, м   Теплопроизводительность(при среднедопу-скаемом теплонапряжении радиантных труб 34, 8 кВт/м2) (30 Мкал/м2·ч), МВт (Гкал/ч)   Внутренний диаметр камеры радиации, м Внутренний диаметр камеры конвеекции, м	3, 71 (3, 2)   2, 8 5, 6	7, 24 (6, 24)   3, 6 6, 9	12, 99 (11, 2)   8, 7	16 (13, 8)   5, 5 10, 1
