Для водоснабжения теплич. Комплекса используется насосная установка с приводом эд марки, требуется изобразить схему управления насосной установки.Стр 1 из 6Следующая ⇒

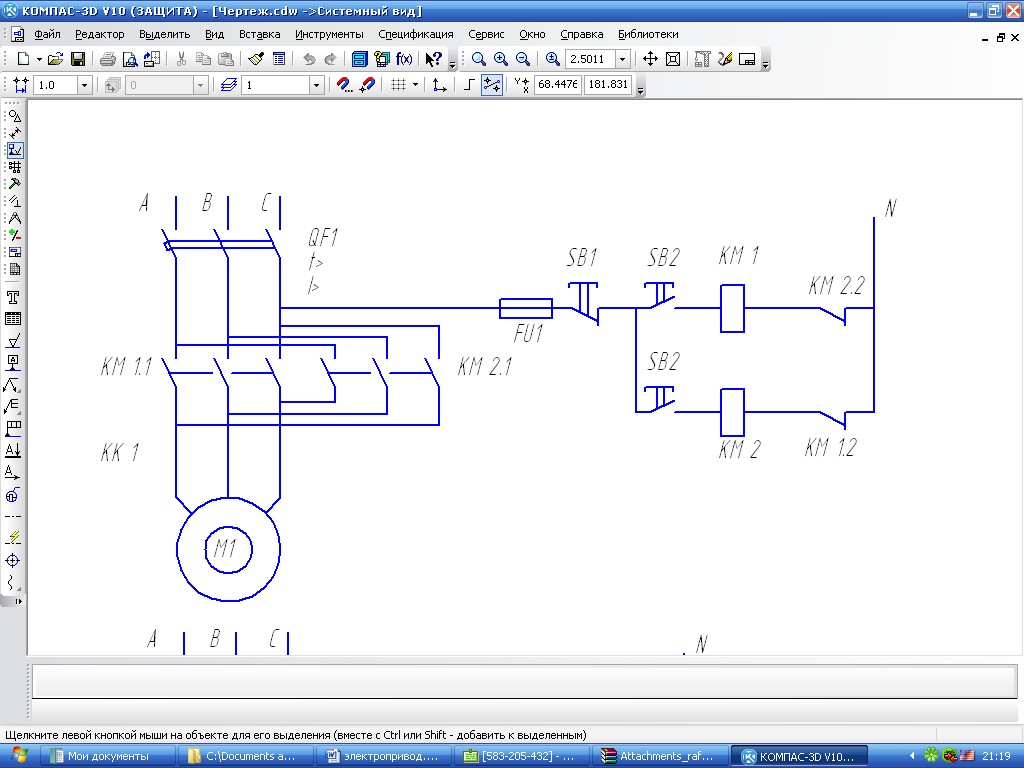

Изобразить электрическую схему эд подъемного механизма в качестве ЭП двигателя использован реверсивный асинхронный эд с к.з роторм, односкоростной. При нажатие SB 2 напряжение подается на контакт КМ1.1 Подъем или опускание груза осуществляеться только при нажатой кнопке. Для защиты от одновременного вкл. применен перекркстоное вкл. блок контактов. Cхема включения электродвигателя в сеть с одного рабочего места с помощью магнитного пускателя КМ1,, а). Магнитный пускатель КМ1 включается с помощью кнопки «Пуск» SB2, отключается с помощью кнопки «Стоп» SB1 или (при перегрузке) контактами теплового реле КК1.1. Контакт КМ1.2, включенный параллельно кнопке SB2, имеет два назначения: шунтирует кнопку «Пуск» SB2 при включении пускателя КМ1, что позволяет отпустить кнопку и не позволяет самопроизвольно включиться двигателю, отключившемуся при исчезновении напряжения в сети или его понижении ниже допустимых для двигателя норм. Тем самым магнитный пускатель выполняет защиту двигателя от произвольного запуска, так называемую «нулевую защиту». Приведенная схема позволяет дистанционно управлять работой двигателя с одного рабочего места Для водоснабжения теплич. Комплекса используется насосная установка с приводом эд марки, требуется изобразить схему управления насосной установки. Цепь состоит из автомата, кнопочных станции, датчиков уровня в качестве
|
