Используя установку маятника Максвелла можно экспериментально определить момент инерции диска Максвелла.
Снабдив диск выбранным кольцом, измеряют время падения диска из положения покоя с высоты h. В соответствии с приведенными раннее расчетами он будет падать с ускорением a, определенным формулой (7). Ускорение a может быть вычислено из измерения t и h так как путь, пройденный за время t при ускоренном движении равен:
откуда
Подставляя (9) в (7), находим момент инерции диска относительно мгновенной оси
где m = m0 + mд + mк - полная масса диска Максвелла; m0 - масса оси (34, 0 г); mд - масса диска (125, 6 г); mк - масса кольца (укз. на кольце);
где D0 – диаметр оси, d - толщина нити бифилярной подвески (0, 5 мм). Согласно теореме Гюйгенса-Штейнера момент инерции тела относительно какой-либо оси равен моменту инерции его относительно параллельной оси, проходящей через центр масс, сложенный с величиной ms2, s - расстояние между осями I = I0 + mr2 (12) I0 = I - mr2 (13) Подставляя значение из (10), получим
Имеющийся в нашем распоряжении диск Максвелла состоит из цилиндрической оси (D0 = 10 мм), диска, посаженного на ось с внешним диаметром Dд = 86 мм и кольца, посаженного на диск с внешним диаметром Dк = 105 мм. Момент инерции этого устройства легко подсчитать I = I0 + Iд + Iк (15) где I – общий момент инерции диска Максвелла, I0, Iд, Iк - моменты инерции оси, диска, кольца соответственно. Момент инерции диска можно подсчитать по общей формуле для момента инерции твердого тела
интегрирование производится по объему.
где r = m/V – плотность материала диска, l - толщина диска, которая роли не играет. Dr R R

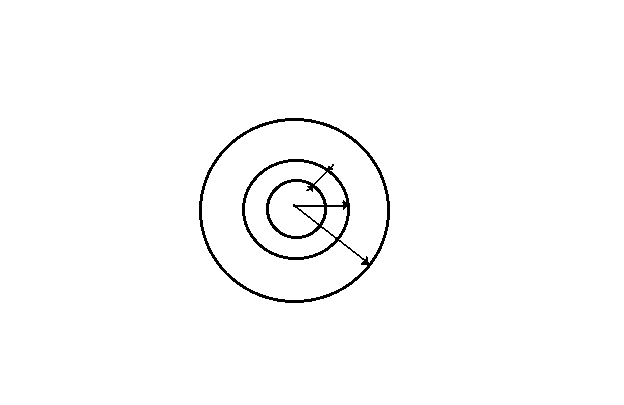

Из рисунка видим, что S = pR2, а dS =2prdr. (18) Подставляя в формулу (16), получим
Интегрирование проводится для сплошного диска от 0 до R, для кольца от внутреннего радиуса до наружного. Поэтому
т. е., вычисляются все по отдельности и согласно формуле (15) образуют общий момент инерции диска Максвелла (см. рис.).
|
