Хід роботи. з Лабораторної роботи № 5 ⇐ ПредыдущаяСтр 10 из 10
Звіт з Лабораторної роботи № 5 «МУЛЬТИВІБРАТОР»
Виконав: студент групи РТ-3
Київ
Мета роботи: Дослідження роботи симетричного мультивібратора. Хід роботи Мультивібратор представляє собою двокаскадний резистивний підсилювач, в якому вихід першого каскаду зв’язаний через RC ланку з входом другого каскаду, а вихід другого – аналогічною ланкою із входом першого. Так як в такому мультивібраторі на бази транзисторів Q1, Q2 через резистори R1Б, R2Б подається від’ємна напруга зміщення, то його іноді називають мультивібратором з від’ємною базою. Коли обидва транзистори працюють в активному режимі, в схемі має місце додатний зворотній зв’язок: якщо відносно емітера потенціал бази транзистора Q1 стане, наприклад, більш від’ємним, то потенціал колектора Q1 (і бази Q2) стане більш додатним, а потенціал колектора Q2 (і бази Q1) – більш від’ємним. Такий зв’язок дає можливість виконати одну із умов збудження – баланс фаз. Друга умова – баланс амплітуд – виконується за рахунок того, що каскади схеми являються підсилювачами. Рисунок 1. Схема мультивібратора.

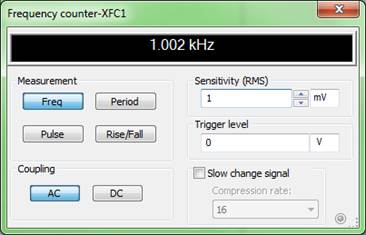

Розрахунок ємності мультивібратора на частоту 1 кГц: F=1/1, 4RC = 0.72/RC => C=0.72/RF
C=0.72/RF= 0, 72/5000*1000=144 нф
Розрахунок коефіцієнта заповнення:
|
