Методика выполнения работы
Задача выполнения лабораторной работы - определение основных параметров рабочей среды при испытании турбокомпрессора дизельного двигателя 6ЧН 12/14 (давление наддува Рк, мощность Nк, производительность Gв, КПД турбины η m и компрессора η к, частота вращения коленчатого вала двигателя и ротора турбокомпрессора, температура рабочей среды, °С), при его работе по нагрузочной характеристике. Лабораторная работа проводится на дизельном двигателе 6ЧН12/14, установленном на испытательном стенде. Схема установки приведена на рис. 2. Комбинированный четырехтактный дизельный двигатель 6ЧН12/14 имеет наддув от свободного турбокомпрессора с импульсной газовой турбиной радиального типа с центробежным компрессором.

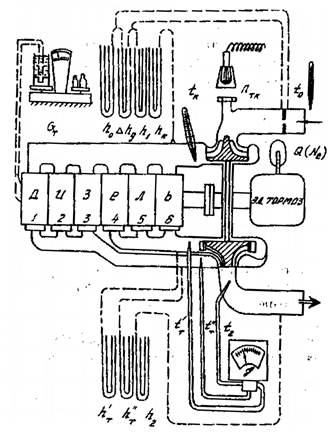

Рис. 2. Схема экспериментальной установки Дизель и стенд оснащены: 1) сужающим устройством (мерной диафрагмой), установленным на всасывании воздуха в компрессор для измерения расхода воздуха Gв; 2) U-образными жидкостными манометрами для измерения перепада давления в диафрагме ∆ hg, а также избыточного давления (разрежения): - воздуха перед диафрагмой h0; - воздуха после диафрагмы h1; - в диафрагме ∆ hg; - воздуха после компрессора hк; - газа после турбины h2; - газа перед турбиной в каждом коллекторе hm ′ и hm "; 3) термометрами для измерения температуры, °С: - воздуха перед диафрагмой t0; - воздуха после компрессора tк; - газа перед турбиной в каждом коллекторе tm ′ и tm "; - газа после турбины t2; 4) весами для измерения расхода топлива Gm, кг/ч. Продолжительность лабораторной работы - 8 часов.
|
