Мощность одноступенчатого компрессора
Понятия «индикаторная мощность» рабочей камеры или всего компрессора ∑ Nинд аналогичны соответствующим понятиям в теории насосов. Рассмотрим способы вычисления индикаторной мощности при заданных условиях перекачивания газа. 1. С использованием адиабатического индикаторного КПД, который для поршневой машины идентичен внутреннему адиабатическому и, следовательно, зависит не только от внутренних потерь, но и от степени приближения действительного процесса сжатия к адиабатическому:
На рис. 15.5 показан характер изменения η ад.и в зависимости от начального и конечного давлений. Вариант этого способа – применение формулы
где ∆ c инд – к о э ф ф и ц и е н т и н д и к а т о р н ы х п о т е р ь, определяемый по опытному графику (рис. 15.5, справа)1. ____________ 1 Очевидно, что указанные варианты расчёта индикаторной мощности связаны формулой:
Рис. 15.5. График зависимости внутреннего адиабатического КПД коэффициента индикаторных потерь от давления [15]
2. По методу М. И. Френкеля индикаторную мощность можно вычислить путём замены в формуле адиабатической мощности отношения давления ε большей величиной
где λ о, а – объёмный коэффициент при адиабатическом расширении газа (n p = k); δ – сумма относительных потерь при всасывании и выталкивании, определяемая по графику (рис. 15.6): По оси абсцисс отложены давления в трубопроводе, при которых происходит соответственно всасывание или выталкивание.

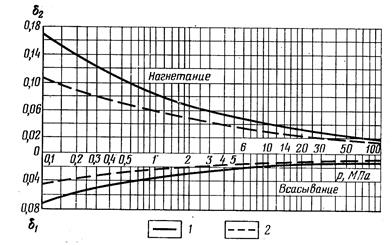

Рис. 15.6. График для определения потерь мощности [15] 1 – по средним данным; 2 – по сниженным значениям
График построен для воздуха, а при перекачивании других газов следует учитывать, что потеря давления пропорциональна плотности газа. 3. Наиболее удобный способ определения индикаторной мощности – по графику удельной индикаторной мощности
построенному по данным испытания аналогичных компрессоров (рис.15.7, а). С помощью графиков (см. рис. 15.4 и 15.7, а) легко определить число компрессоров выбранной модели, необходимых для заданной подачи сухого газа (
Рис. 15.7. Графики удельной индикаторной мощности и КПД поршневых компрессоров
Исходя из номинальной индикаторной мощности и определив по графику N инд.уд для заданного значения ε, находим объёмную подачу для одной машины
где индекс «0» соответствует стандартным условиям (Z 0 = 1). По При перекачивании углеводородных газов в расчёт индикаторной мощности компрессора вносятся поправки на реальность газа. Мощность компрессора
где N м – мощность механического трения. Можно использовать механический КПД (см. § 12.3. Мощность и КПД компрессора), учитывая, однако, что значение η м изменяется в зависимости от нагрузки (рис. 15.7, б), поскольку при неизменной частоте вращения вала механические потери приблизительно постоянные. Чем меньше начальное давление газа и чем меньше значение ε, тем меньше нагружен компрессор и тем ниже механический КПД. Мощность компрессора можно определить также по адиабатической мощности, если имеются данные об адиабатическом КПД (рис. 15.7, в) η ад = η ад.и η м.
|
