Диаграмма Парето
|
|
Диаграмма Парето - инструмент, позволяющий выявить и отобразить проблемы, установить основные факторы, с которых нужно начинать действовать, и распределить усилия с целью эффективного разрешения этих проблем.
Проранжируем в порядке убывания полученные значения функции.
Таблица 16 – Функции в порядке возрастания их стоимости
| F2 Безопасность | F1 Резка | F3 Фиксация в закрытом состоянии | F5 Эстетическая функция | F4 Возврат в исходное положение | |
| Стоимость функций | 677, 7 | 616, 15 | 281, 47 | 127, 46 | 97, 22 |
| Ранг |
Рисунок 7 – Диаграмма Парето
Рисунок 8 – Диаграмма Парето
Определение важности функций для потребителя.
Таблица 17 – Важность функций
| F1 | F2 | F3 | F4 | F5 | |
| F1 | = | < | > | > | > |
| F2 | > | = | > | > | > |
| F3 | < | < | = | > | > |
| F4 | < | < | < | = | < |
| F5 | < | < | < | > | = |
Таблица 18 – Матрица парных сравнений с расчетом Pi(j) для функций
| F1 | F2 | F3 | F4 | F5 | I | II | |||
| Pi(I) | Pj(I)отн | Pi(II) | Pj(II)отн | ||||||
| F1 | 0, 15 | 1, 85 | 1, 85 | 1, 85 | 6, 7 | 0, 268 | 26, 275 | 0, 273413 | |
| F2 | 1, 85 | 1, 85 | 1, 85 | 1, 85 | 8, 4 | 0, 336 | 39, 11 | 0, 406972 | |
| F3 | 0, 15 | 0, 15 | 1, 85 | 1, 85 | 0, 2 | 16, 33 | 0, 169927 | ||
| F4 | 0, 15 | 0, 15 | 0, 15 | 0, 15 | 1, 6 | 0, 064 | 5, 11 | 0, 053174 | |
| F5 | 0, 15 | 0, 15 | 0, 15 | 1, 85 | 3, 3 | 0, 132 | 9, 275 | 0, 096514 | |
| Сумма | 96, 1 |
Шаг I
P1(I) = 1+0, 15+1, 85+1, 85 +1, 85=6, 7
P2(I) = 1, 85+1+1, 85+1, 85 +1, 85=8, 4
P3(I) = 0, 15+0, 15+1+1, 85+1, 85=5
P4(I) = 0, 15+0, 15+0, 15+1 +0, 15=1, 6
P5(I) = 0, 15+0, 15+0, 15+1, 85+1=3, 3
P1(I) отн. = 6, 7 /25 = 0, 2240
P2(I) отн.= 8, 4 /25 = 0, 336
P3(I) отн. =5/25 = 0, 2
P4(I) отн. = 1, 6 /25 = 0, 064
P5(I) отн. = 3, 3/25 = 0, 132
Шаг II
P1(II) = 1*6, 7+0, 15*8, 4+1, 85*5+1, 85*1, 6+1, 85*3, 3=26, 275
P2(II) = 1, 85*6, 7+1*8, 4+1, 85*5+1, 85*1, 6+1, 85*3, 3=39, 11
P3(II) = 0, 15*6, 7+0, 15*8, 4+1*5+1, 85*1, 6+1, 85*3, 3=16, 33
P4(II) = 0, 15*6, 7+0, 15*8, 4+0, 15*5+1*1, 6+0, 15*3, 3=5, 11
P5(II) = 0, 15*6, 7+0, 15*8, 4+0, 15*5+1, 85*1, 6+1*3, 3=9, 275
P1(II) отн. = 26, 275/96, 1= 0, 273413
P2(II) отн. = 39, 11/96, 1= 0, 406972
P3(II) отн. = 16, 33/96, 1=0, 169927
P4(II) отн. = 5, 11/96, 1=0, 053174
P5(II) отн. = 9, 275/96, 1=0, 096514
Таблица 19 – Функции в порядке убывания их важности
| F2 Безопасность | F1 Резка | F3 Фиксация в закрытом состоянии | F5 Эстетическая функция | F4 Возврат в исходное положение | |
| Значения | 0, 40697 | 0, 27341 | 0, 16993 | 0, 09651 | 0, 05317 |
| Ранг |
Рисунок 9 – Важность функций изделия
Таблица 20 – Распределение стоимости в зависимости от ее относительной стоимости функции и относительной важности
| Функции | Стоимость, руб. | Относительная стоимость функции | Относительная важность |
| F1 | 616, 15 | 0, 34231 | 0, 27341 |
| F2 | 677, 7 | 0, 3765 | 0, 40697 |
| F3 | 281, 47 | 0, 15637 | 0, 16993 |
| F4 | 97, 22 | 0, 05401 | 0, 05317 |
| F5 | 127, 46 | 0, 07081 | 0, 09651 |
| Сумма |

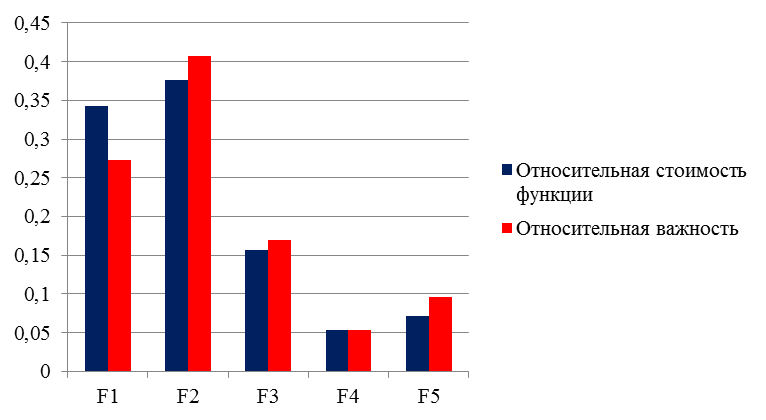

Рисунок 10 – Сопоставление стоимости функции с ее значимостью
В результате стоимость завышена для функции F1 (Резка) - это связано с технологической основой секатора – использованием легированной стали, прошедшей специальную термическую обработку, которая обеспечивает повышенную прочность и производительность при резке. Снизить затраты предприятие сможет только при переходе на более дешевый материал, что в данном случае нежелательно, так как, это, вероятно, понизит качество. Завышена стоимость так же и для функции F4 (Возврат в исходное положение), что связано с наличием ленточной возвратной пружины, которая по себестоимости выше, чем у обычной проволочной. Однако здесь разница между относительными стоимостью и важностью небольшая.
Для приближения относительной стоимости к значимости функции «Безопасность» (F2) и «Фиксация в закрытом состоянии» (F3) можно добавить к секатору такие дополнительные средства защиты как защитный чехол или колпачок для режущей головки.
Недооцененной можно считать функцию F5 (Эстетическая функция, так как потребитель, приобретая секатор, чаще всего обращает внимание не на внешний вид, а на его технические характеристики.
