Описание частей, составляющих изделие
|
|
В настоящее время конструкция профессионального секатора достигла своего совершенства и производителям очень сложно в ней что-то изменить. Возьмем для анализа секатор известной швейцарской фирмы Felco (рис. 2). Компания Felco является одним из ведущих мировых производителей профессиональных секаторов и тросорезов. Свою историю компания Felco (Швейцария) ведет с 1945 года, когда ею был разработан и запатентован первый профессиональный секатор. Его конструкция почти не изменилась до сегодняшнего дня (таблица 1, рис. 3).
Таблица 1 – Составные части секатора Felco 8
| №№ | Наименование |
| Зубчатая гайка | |
| Зубчатый сегмент | |
| Крепежная пластина | |
| Рабочее лезвие (Гост 4153-93: нож режущий) | |
| Пружина замка | |
| Замок | |
| Амортизатор | |
| Нижняя ручка | |
| Направляющая втулка | |
| Основной регулировочный болт | |
| Винт крепления зубчатого сегмента | |
| Винт крепления опорного лезвия | |
| Опорное лезвие (Гост 4153-93: нож противорежущий) | |
| Верхняя ручка | |
| Буфер | |
| Винт замка | |
| Пружина |

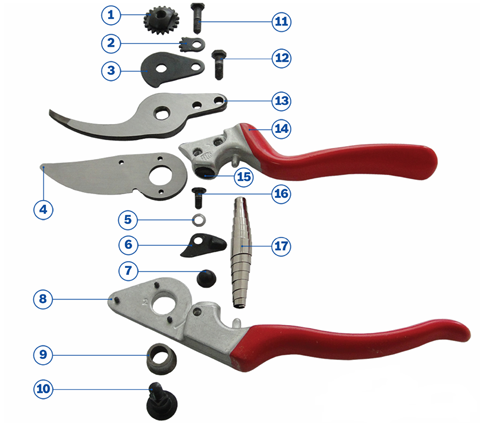

Рисунок 2 – Составные части изделия [3]
Рабочее
лезвие
Опорное
лезвие
Зубчатая гайка
Зубчатый сегмент
Крепежная пластина
Механизм
Направляющая втулка фиксации
(фиксатор)
Основной
регулировочный болт
Винт крепления
зубчатого сегмента
Винт крепления Секатор
опорного лезвия
Пружина замка
Замок Замочный
механизм
Винт замка
Амортизатор
Система
Буфер амортизации
(амортизатор)
Пружина
Ручка верхняя
Ручка нижняя
Рис. 3 – Схема сборки секатора
