Расчет смесителей для сыпучих материалов.

К технологическим расчетам смесителей относятся:

1 – определение степени перемешивания, коэффициента неоднородности.

2 – времени перемешивания, t_см, с.

Степень перемешивания определяется обычно опытным путем (индикаторный метод, изотопный, электрохимический, основанный на измерении электропроводности, спектральный анализ и др.).

Время перемешивания зависит от технологических условий процесса и интенсивности перемешивания.

К параметрическим расчетам относятся:

1 – определение основных усилий в узлах машин;

2 – определение производительности;

3 – определение мощности.

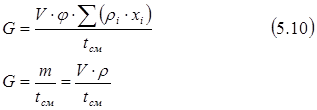

Для смесителей периодического действия производительность рассчитывается:

G – производительность, кг/с;

V – полный объем аппарата, м³;

φ = 0, 3÷ 0, 75 – коэффициент заполнения;

ρ _i – насыпная плотность компонента, кг/м³;

x_i – массовая доля компонента;

t_см – время смешения, с.

Расчет мощности N (кВт), затрачиваемой на смешение порошкообразных материалов в барабанных смесителях:

- для цилиндрического горизонтального барабана

- для наклонного барабанного смесителя

где М – масса материала в барабане, кг;

ω – угловая скорость вращения барабана, с^-1;

R₀ – радиус центра тяжести массы материала в сегменте;

R₀^’ – радиус центра тяжести массы материала в произвольном

сечении аппарата;

γ – угол естественного откоса зернистого материала;

ψ – угол, образованный в рассматриваемый

период времени R₀^’ с вертикалью.
