Последовательность выполнения
|
|
Исходные данные:
Схема балки с нагрузкой (см. табл. А9 и рис 3.1)
Расчетный пролет l = … мм
Бетон тяжелый класса …
Арматура класса …
ПОРЯДОК РАСЧЕТА
1. Расчетные характеристики и коэффициенты.
По таблицам СП [2] находятся значения Rb(табл.), γ b1, Rs и вычисляется
Rb = γ b1 ∙ Rb(табл.).
2. Статический расчет.
Определение значений изгибающих моментов Mmax c построением под схемой балки эпюры изгибающих моментов.

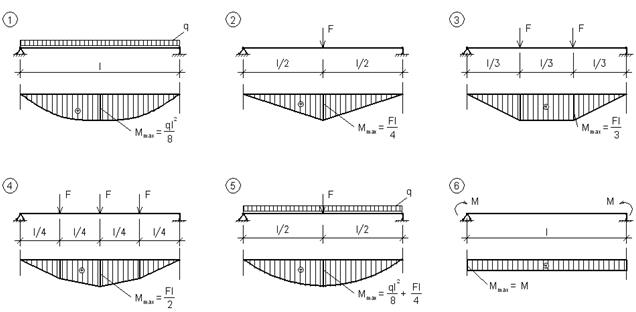

Рис. 3.1. Расчетные схемы балок для задачи 9.
3. Вычисляется граничная относительная высота сжатой зоны ξ R.
4. Задаемся относительной высотой сжатой зоны ξ = 0, 33 …0, 38 < ξ R. Рекомендуется принимать значение ξ в середине этого интервала. По ξ находим α m по формуле α m = ξ (1-0, 5 ξ).
5. Задаемся шириной сечения (b) по таблице 3.1 в зависимости от Mmax при этом рекомендуется исходить из величины моментов, лежащих в средней части указанных в таблице интервалов.
6. Определяем расчетную высоту сечения
,
подставляя M в Н·мм, Rb в МПа, b в мм – тогда h0 будет в мм.
7. Определяем требуемую высоту сечения балки, полагая a > 0, 1 h0.
h = h0 + a
и принимаем, согласовываясь с унифицированными размерами:
h кратно50 мм, если h < 600 мм,
h кратно100 мм, если h > 600 мм.
Проверяем отношение h/ b, которое должно быть в пределах 1, 7 …2, 5.
Таблица 3.1
Рекомендуемая ширина сечения балки в зависимости от Mmax и класса бетона.
| Ширина сечения b, мм | Величина изгибаемого момента М (кН·м) при бетоне классов: | |||
| В 12, 5 | В 15 | В 20 | В 25 | |
| 40…80 | 50…100 | 70…150 | 90…200 | |
| 50…100 | 70…150 | 90…200 | 130…300 | |
| 70…150 | 90…200 | 130…300 | 200…500 | |
| 90…200 | 130…300 | 200…500 | 300…800 | |
| 130…300 | 200…500 | 300…800 | 400…1200 | |
| 200…500 | 300…800 | 400…1200 | 600…1700 |
8. По принятой высоте балки находим h0 и α m в данном случае α > 0, 1 h и не менее 65 мм.
h0 = h - a
по α m находим
.
9. Определяем площадь продольной арматуры
или
10. По Аs принимаем количество стержней (n) и диаметр (d), размещая стержни в два ряда по высоте на каркасах, руководствуясь указаниями приложения Б1.
Рис. 3.2. Армирование балки прямоугольного сечения с одиночной арматурой (пример).
11. Вычерчивается чертеж-схема армирования сечения балки с изображением на чертеже каркасов и всей арматуры на них, с проставлением фиксирующих положение каркасов и стержней размеров. На чертеже-схеме сечения указывается также действительное значение а. Если оно несколько отличается от предварительно принятого в п. 8 задачи, это обстоятельство не требует уточнения расчета.
