Аппаратура полуавтоматического управления
К ней относятся автоматические выключатели предназначенные для ручного включения и отключения электрических цепей и автоматического отключения в случае короткого замыкания. Применяются они для подсое-динения и защиты питающих сетей, а также для управления отдельными электродвигателями и их защиты. Выпускаются эти устройства в общеп-ромышленном и взрывабезопасном исполнении. Основными элементами автоматов общепромышленного пользования являются:

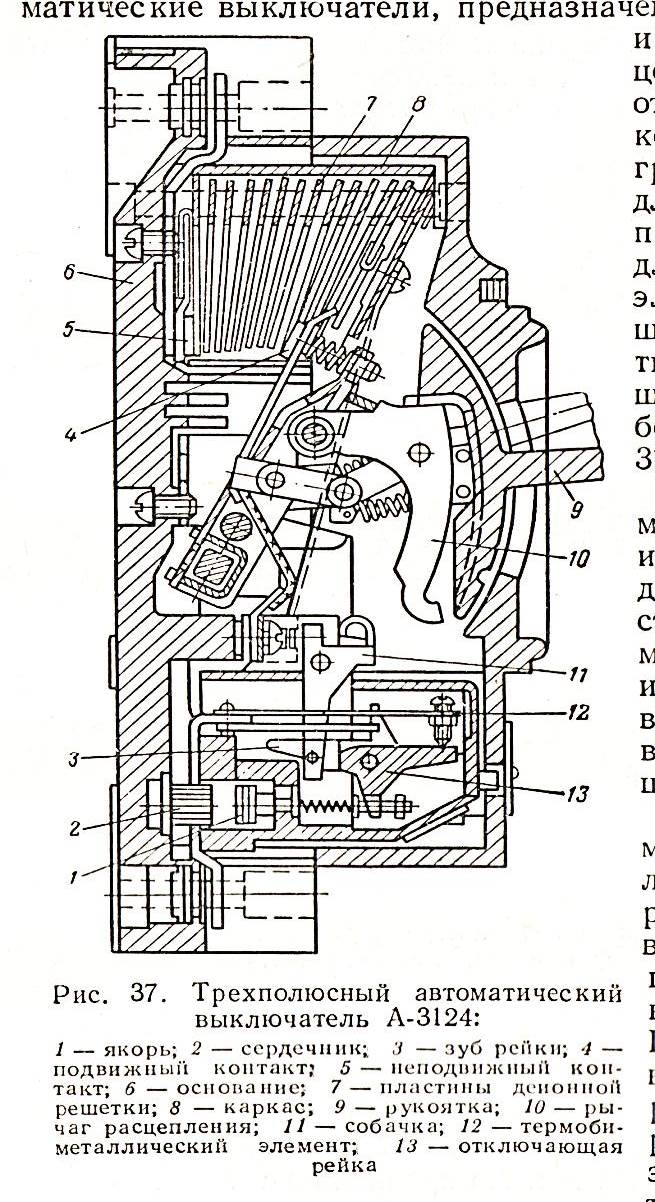

1 – якорь; 2 – сердечник; 3 – зуб рейки; 4 – под-вижный контакт; 5 – неподвижный контакт; 6 – основание; 7 – пласти-ны деионной решетки; 8 – каркас; 9 – рукоятка; 10 – рычаг расцепления; 11 – собачка; 12 – тер-мобиеталлический эле-мент; 13 – отключающая рейка
-контактное устройство с дугога-сительными камее-рами; -механизм включения и отключения с ручным приводом; - автоматические тепловые и электромагнитные расцепители.
Принципиальная схема действия механизма свободного расцепления представлена на рис. 38. В положении I показан момент включения контактов. При срабатывании расцепителя (положение II) ударник выдвигается и воздействует на шарнир б. Посредством переме-щения рычагов контакты размыкаются. Повторно включение возможно в том случае, если причина вызвавшая отключение устранена. При этом (положение III) ударник занимает исходное положение, а рычаги дожны быть взведены поворотом рукоятки вниз. Из исходного положения перемещением рукоятки вверх система рычагов обеспечивает включение контактов Электрическая схема автоматического выключатеря с тепловым и электромагнитным расцепителями представлена на рис. 38
Рис. Автома-тический выключатель АП-50-3МТ с тепловым (РТ) и элект-ромагнитным (РМ) расце-пителем
Выпускаются они в рудничном взрывобезопасном исполнении 3 типоразмеров на токи 200, 350 и 500 Ампер
ТР-11 Рис. Общий вид АФВ: 1 – корпус; 2 – вводная коробка; 3 – салазки; 4 – крышка; 5 – рукоятка включения; 6 – механизм открытия крышки Все фидерные автоматы имеют прак-тически одинаковую схему электри-ческих соединений. Каждый фидер-ный автомат имеет ручное включение и ручное и автоматическое отключение. Для выбора выключателя определяется величина тока установки его максимального реле: Для двигателей с короткозамкнутым ротором Для двигателя с фазовым ротором Для группы двигателей с короткозамкнутым ротором.
|
