Рассмотрим данный метод расчета для станочного отделения и кабинета начальника цеха

Для станочного отделения площадью 432 м² и расчётной высотой h=6м рассчитывается общее равномерное освещение. В качестве источников света выбраны ДРЛ типа РСП 05-700-001, нормируемая освещенность Е=500 лк.

Определяем расчетную удельную мощность, необходимую для создания освещенности отличной от 100 лк:

Определяем мощность осветительной установки:

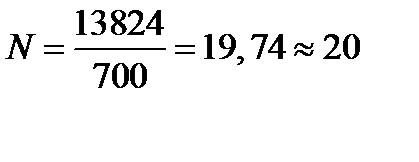

Находим число светильников:

Для кабинета начальника цеха площадью 18 м² и расчётной высотой h=1, 8м рассчитывается общее равномерное освещение. В качестве источников света выбраны ЛЛ типа ЛПО 12-2х40-904, нормируемая освещенность Е=200 лк.

Определяем расчетную удельную мощность, необходимую для создания освещенности отличной от 100 лк:

Определяем мощность осветительной установки:

Находим число светильников:

Аналогично производят расчёты для других помещений, результаты расчета сводятся в таблицу

По [6, с 271] определили значение коэффициентов спроса и учета потерь мощности в пускорегулирующей аппаратуре для люминесцентных ламп и ламп ДРЛ: К_с=0, 95; К_{ПРА Л} = 1, 3 в схемах быстрого зажигания с накальным трансформатором; К_{ПРА Д} = 1, 1 для светильников ламп ДРЛ. Следовательно, осветительная нагрузка цеха:

Вт

ВАр

Сводная ведомость нагрузок по цеху приведена в таблице 2

Коэффициент мощности цеха довольно высокий, следовательно компенсировать реактивную мощность путем установки батарей конденсаторов не требуется.
