Розрахунок за спрощеною формулою
Наближено, потужність двигуна в кВт може бути визначена за формулою
де установки, що приймається рівним 0, 88. Розрахунок за таблицями „Азінмашу“. Таблиці для визначення потужності електродвигуна складені диференційовано для кожного типу верстата-качалки. При укладанні цих таблиць прийнята врівноважена робота верстатів-качалок при максимальних параметрах (довжина ходу, число хитань). Підбір двигуна за знайденою потужністю робиться відповідно до даних таблиці, в якій дається технічна характеристика короткозамкнених асинхронних електродвигунів із підвищеним пусковим моментом у закритому виконанні, що обдувається, (серії АОП). При виборі електродвигунів треба мати на увазі, що для числа хитань балансира, більших за значенням 8 хв-1 рекомендуються електродвигуни із синхронним числом обертів 1500 хв-1, а для чисел хитань, менших за значення 8 хв-1, рекомендуються двигуни із синхронним числом обертів 1000 хв-1.
1.7.4 Перевірка працездатності насосних штанг
У найбільш важких умовах при роботі СШНУ функціонують насосні штанги. Тому їхній надійності приділяється найбільша увага. При роботі СШНУ колона штанг відчуває на собі дію таких негативних факторів: – навантаження, що циклічно змінюється; – дія корозійно активних речовин – суміші нафти, мінералізованої води, у якій часто присутні агресивні СО2 і H2S; – тертя зовнішньої поверхні штанг об внутрішню поверхню насосно-компресорних труб. Процес стирання прискорюється за наявності в пластовій рідині абразиву. Розрахунок колони штанг зводиться до визначення величини і характеру зміни навантаження на неї та перевірки несучої здатності у верхній точці колони. При цьому максимальне напруження у верхній точці колони становитиме
де
1.7.5 Кінематичний та силовий аналіз роботи приводу свердловинних штангових насосних установок Кінематичний аналіз Дослідження кінематики балансирного верстата-качалки дозволяє визначити, як протягом подвійного ходу змінюються величина шляху, пройденого точкою підвісу штанг, швидкість її руху, прискорення. Перетворюючий механізм балансирних верстатів-качалок являє собою найпростіший плоский механізм першого класу другого порядку (рисунок 1.7.7). Позначимо: кривошип відрізком ОА довжиною Сьогодні широко відомі три способи визначення законів руху елементів балансирного верстата-качалки, що відрізняються підходом до аналізу функціонування перетворюючого механізму. Ці способи, залежно від прийнятих припущень, дозволяють з різним ступенем точності знайти закон зміни переміщення, швидкості і прискорення точки підвісу штанг D. Так називана елементарна теорія основана на наступних припущеннях: перетворюючий механізм верстата-качалки розглядається як звичайний кривошипно-шатунний. Звідси випливає, що точка В рухається по прямій В1, B2 (рисунок 1.7.7).

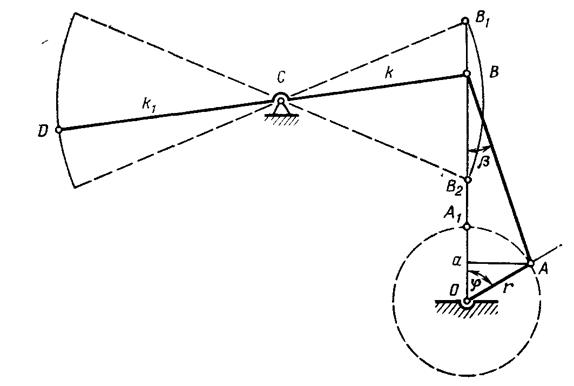

Рисунок 1.7.7 – Кінематична схема перетворюючого механізму
Помітимо, що зміна переміщення, швидкості і прискорення точки підвісу штанг при використанні наведених припущень будуть підкорятися простим гармонійним законам. Наближена методика (теорія) також ґрунтується на припущенні, що траєкторія руху точки В – пряма, тобто, власне кажучи, також є теорією кривошипно-шатунного механізму, проте в ній ураховуються скінченні величини співвідношення r/l. Точна методика (теорія) не містить припущень, прийнятих у розглянутих раніше теоріях, крім того, що миттєва кутова швидкість обертання кривошипа постійна і незмінна протягом усього подвійного ходу точки підвісу штанг.
|
