Построение фасада справа.

1. Установите текущим слой «Вспомогательные линии».

2. Выполните зеркальное отображение 10 спиц балкона слева направо

3. Проведите вспомогательные линии, перпендикулярные к уровню «Земли», необходимые для построения фасада справа.

4. Установите текущим слой «Фасад». Используя соответствующие точки пересечений, постройте в слое «Фасад» фасада справа.

5. Для контроля отключите слой вспомогательных линий.

3.3. Создание именованного вида «Фасад справа».

Чтобы в будущем вы могли легко вернуться к фасаду справа, создайте именованный вид «Фасад справа» следующим образом.

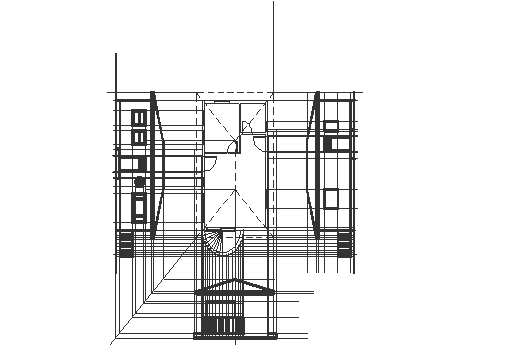

На экране мы видим одновременно и план коттеджа, слева фасад спереди, справа фасад сзади, снизу фасад справа.

1. Выполните команды:

Вкладыш «Вид» -> Панель «Виды…».-> Диспетчер видов

2. В окне «Диспетчер видов» нажмите кнопку «Создать».

2.1. В окне «Новый вид / Свойства снимка»

2.1.1. в поле «Имя вида» введите имя вида: «Фасад справа».

2.1.2. Во вкладке «Свойства вида» в области «Контур» установите «Текущий экран».

2.1.3. «ОК»,

2.2. «Применить»

2.3. «ОК».

Третий именованный вид создан.

Установите вкладыш «Вид». На панели Виды в списке вы увидите имя «Фасад спереди», «Фасад сзади», «Фасад справа».
