Способ с применение мультивыноски. ⇐ ПредыдущаяСтр 7 из 7

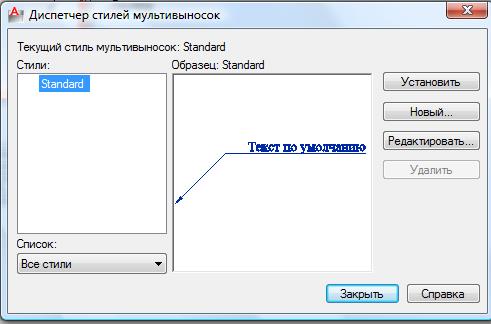

Вкладыш «Аннотации» -> Панель«Выноски» -> Косая стрелка

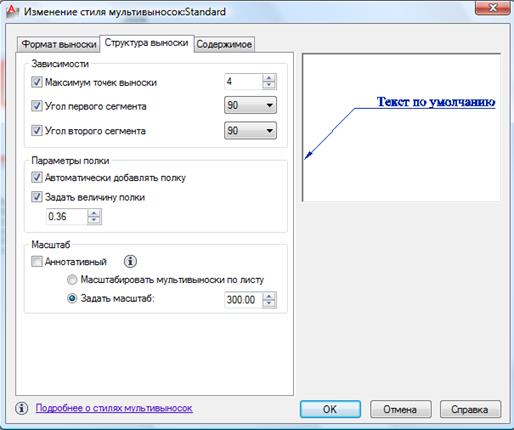

Нажать кнопку «Редактировать» Установить на вкладыше «Структура выноски» поля: · Максимум точек выноски · Угол первого сегмента · Угол второго сегмента. · Задать масштаб ОК. Далее с помощью команды «Мультивноска» установить на одном из фасадов выстроенных в один ряд значения уровней. 6.2. Способ с созданием блока «Уровень».
Так как каждый уровень характеризуется собственным значением, то для ввода значения уровня введите описание атрибута. Ввод значения уровня будет происходить по запросу из командной строки.
1. В «нулевом» слое на свободном месте начертите выноску с прямоугольным углом поворота (смотри на рисунке).
2. Задайте атрибут будущего блока: Вкладыш «Вставка» -> Панель«Определение блока» -> «Задание атрибутов». . Заполните необходимые данные.
3. Выполните команду Вкладыш «Вставка» -> Панель«Определение блока» -> «Создать блок». 3.1. Присвойте блоку имя «Уровень» 3.2.. Точку вставки укажите на горизонтальном отрезке блока, слева от конца стрелки. 4. Создайте слой для уровня и сделайте его текущим. 5. Выполните вставку блока по месту, где это необходимо.
|
