Построение фасада слева.

Теперь на рабочем столе внизу – вид слева, который предстоит дочертить.

· Установите текущим слой «Вспомогательные линии».

· Постройте новые, перпендикулярные к уровню «Земли», вспомогательные линии, необходимые для фасада слева.

· Установите текущим слой «Фасад». Перейдите к черчению фасада слева.

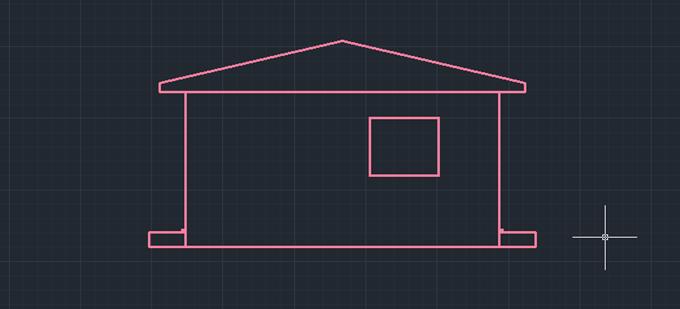

· Используя соответствующие точки пересечений, постройте в слое «Фасад» фасад слева.

· Для контроля отключите слой вспомогательных линий.

4.3. Создание именованного вида «Фасад слева».

Чтобы в будущем вы могли легко вернуться к фасаду слева, создайте именованный вид «Фасад слева» следующим образом.

На экране мы видим одновременно и план коттеджа, слева фасад сзади, справа фасад спереди, сверху фасад справа, снизу фасад слева.

3. Выполните команды:

Вкладыш «Вид» -> Панель «Виды…».-> Диспетчер видов

4. В окне «Диспетчер видов» нажмите кнопку «Создать».

4.1. В окне «Новый вид / Свойства снимка»

4.1.1. в поле «Имя вида» введите имя вида: «Фасад слева».

4.1.2. Во вкладке «Свойства вида» в области «Контур» установите «Текущий экран».

4.1.3. «ОК»,

4.2. «Применить» «ОК».

Четвертый именованный вид создан.

Установите вкладыш «Вид». На панели Виды в списке вы увидите имя «Фасад спереди», «Фасад сзади», «Фасад справа».,»Фасад слева».
