Задание 3.1
|
|
Рассчитать n -предельный шунт для прибора с током полного отклонения Iпр и сопротивлением Rпр.

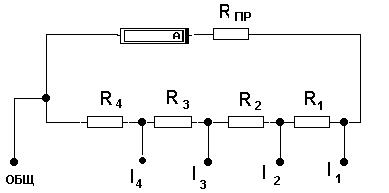

Рис. 3.10 Схема многопредельного амперметра
Рассчитать значения Rдоб для того же прибора, чтобы получить вольтметр на U 1… U n В.
Рис. 3.11 Схема многопредельного вольтметра
Определить U в(min), которое можно измерить данным ИП.
Определить удельное внутреннее сопротивление полученного вольтметра Rуд /1В = RВ / UВ [Ом/В].
Контрольные вопросы к заданию 3
1. Способы создания многопредельных ЭИП.
2. Особенности конструкции шунтов. Характеристики материалов для их изготовления.
3. Для чего шунты изготавливают «четырехзажимными»?
4. Методы расширения пределов измерения ЭИП по току и напряжению.
5. Методы деления тока и напряжения на постоянном и переменном токе.
Таблица 3.2
Варианты к заданию 3.1
| Iпр | Rпр, Ом | Пределы тока I | Пределы напряжения U | |
| 7µА | 7.5µА; 15; 30; 75µA | 75mV; 150; 300; 750mV | ||
| 7µA | 150µA; 300; 750; 1500µA | 1.5V; 3; 7.5; 15V | ||
| 7µA | 3A; 7.5; 15; 30A | 30V; 75; 150; 300V | ||
| 1mA | 1A; 2.5; 5; 10A | 10V; 25; 50; 100V | ||
| 10mA | 5A; 10; 25; 50A | 75; 150; 300; 600V | ||
| 0.050 mA | 0.25; 0.5; 1; 2.5A | 30; 75; 150; 300V | ||
| 2.5mA | 5; 10; 25; 50A | 15; 30; 75; 150V | ||
| 100mA | 0.3; 0.75; 1.5; 3A | 50; 100; 250V | ||
| 75µA | 0.1; 0.25; 0.5; 1A | 0.5; 1; 2.5; 5V | ||
| 75µA | 3; 7.5; 15; 30mA | 10; 25; 50; 100V | ||
| 0.075mA | 75; 150; 300; 750 mA | 75; 150; 300; 600V | ||
| 0.15A | 1.5; 3; 7.5; 15A | 60; 150; 300; 600V |
