Элементы конструкции здания, расположенные за секущей плоскостью.

5. Условные обозначения санитарно – технического оборудования (ванны, унитазы, раковины и т.д.), а также дымовые и вентиляционные каналы.

При вычерчивании чертежей планов зданий графическое обозначение санитарно-технического оборудования следует вычерчивать в масштабе, принятом для данного плана. Все указанные элементы вычерчивают тонкими сплошными линиями.

Размеры санитарно–технического оборудования по ГОСТ 21.205-93 даны в табл.6.

Таблица 4 – Условные графические изображения элементов зданий и сооружений.

Наименование	Изображение
	на плане	в разрезе
1. Перегородки из стеклоблоков (при масштабе 1: 200 и мельче допускается обозначать перегородки одной основной линией)   2. Проемы: а) без четверти     б) с четвертью   в) в масштабе 1: 200 и мельче, а также для чертежей элементов конструкций заводского изготовления   3. Двери, ворота: а) дверь однопольная без четверти;   б) дверь двупольная без четверти;   в) дверь однопольная с четвертью;     г) дверь двупольная с четвертью;     д) ворота раздвижные двупольные

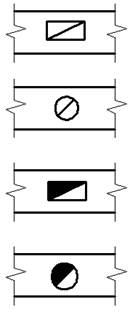

Таблица 5 – Условное изображение каналов дымовых и вентиляционных

Наименование	Изображение в масштабах
1: 50 и 1: 100	1: 200
1 Вентиляционные шахты и каналы     2 Дымовые трубы (твердое топливо)

Таблица 6 – Условно-графические обозначения санитарно-технического оборудования
